Konfiguracja przezroczystego linku WDS
AP (stacja nadawcza)
Wszystkie operacje wykonujemy na rozwiniętym Advanced mode w zakładce Wirelless interfejsu wlan
Co będzie nam potrzebne? 2 urządzenia RouterBoard wyposażone w intefrejs wlan (2,4 / 5 Ghz), ethernet i licencję Mikrotik Level3 (lub wyższa).

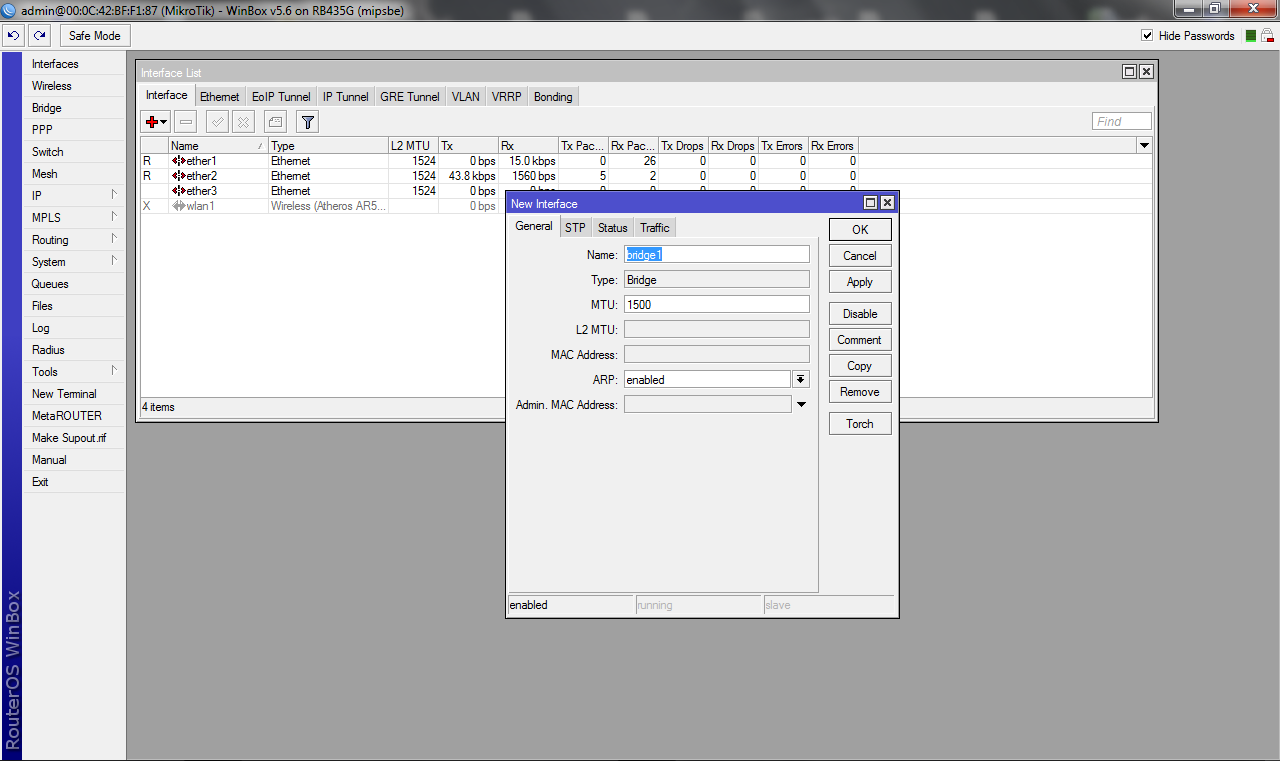

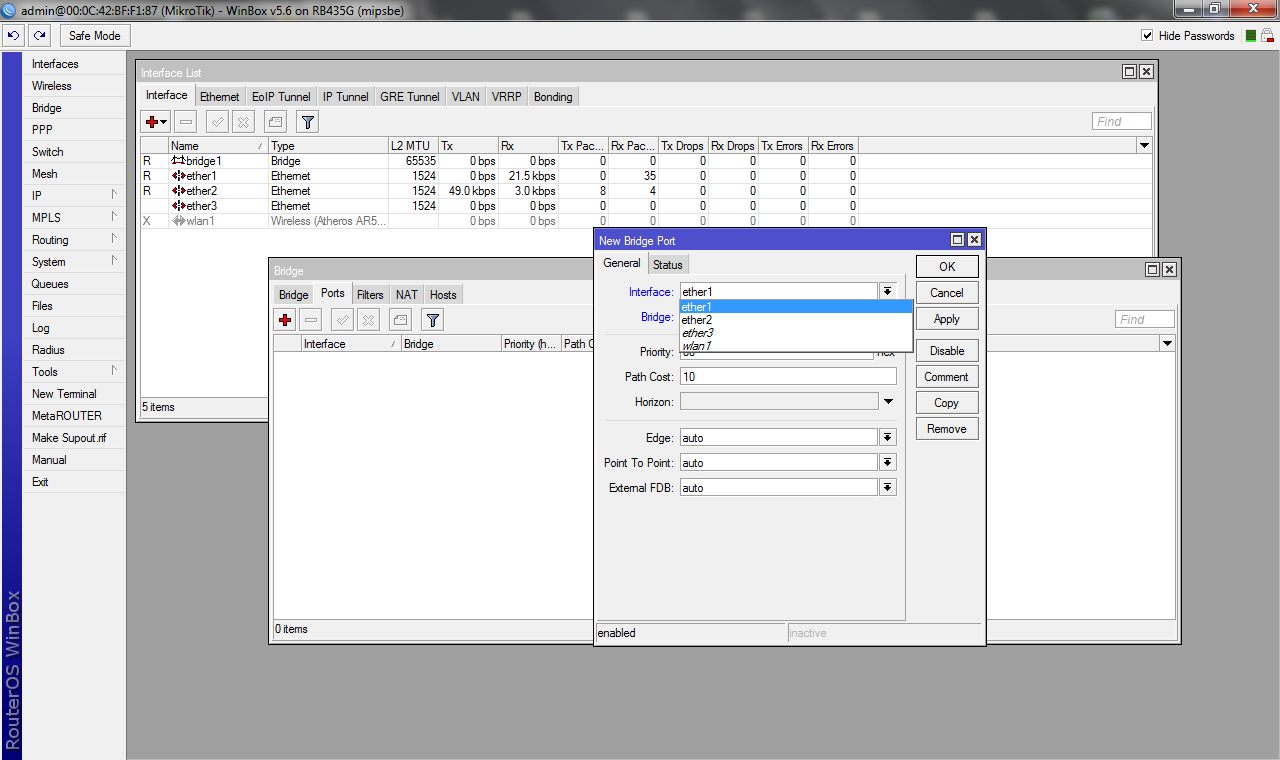

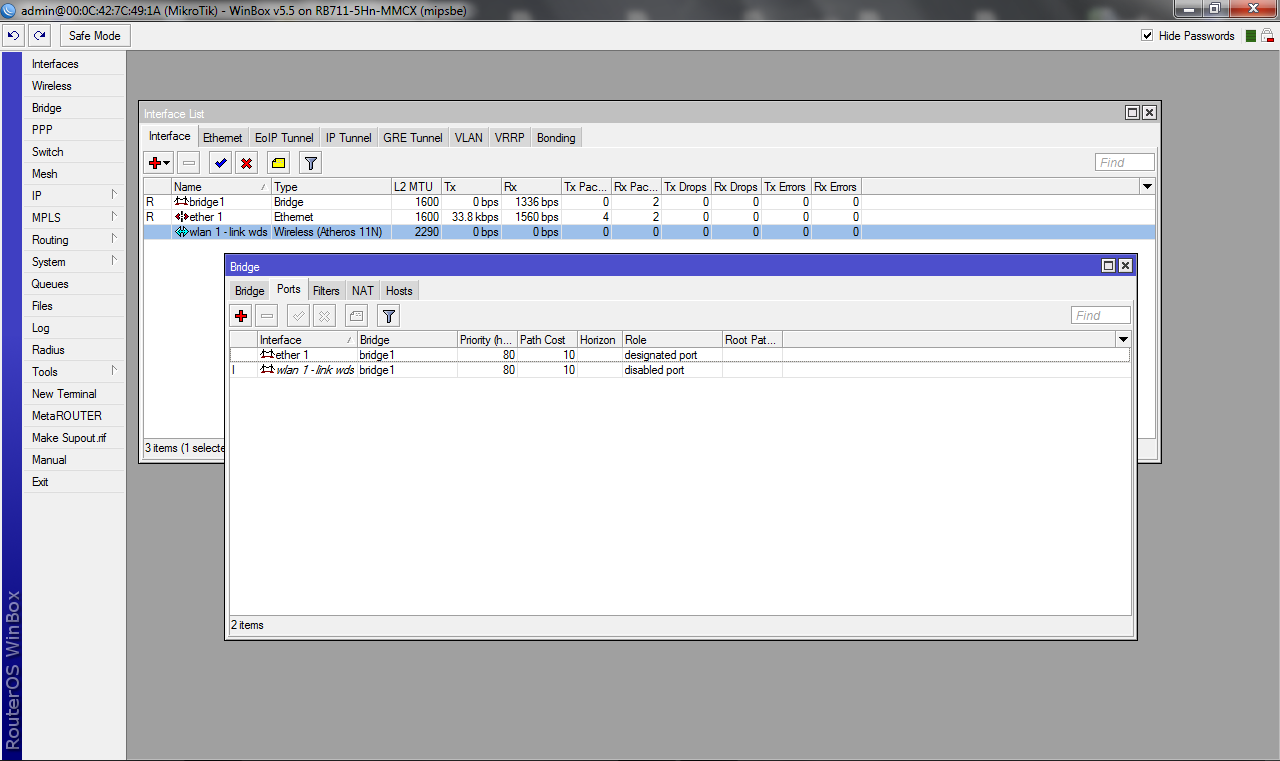

2. Następnym krokiem jest dodanie portów dla poszczególnych interfejsów w Bridge'u. Robimy to wchodząc kolejno Bridge(w głównym menu) -> Ports i symbolem + dodajemy każdy interfejs.

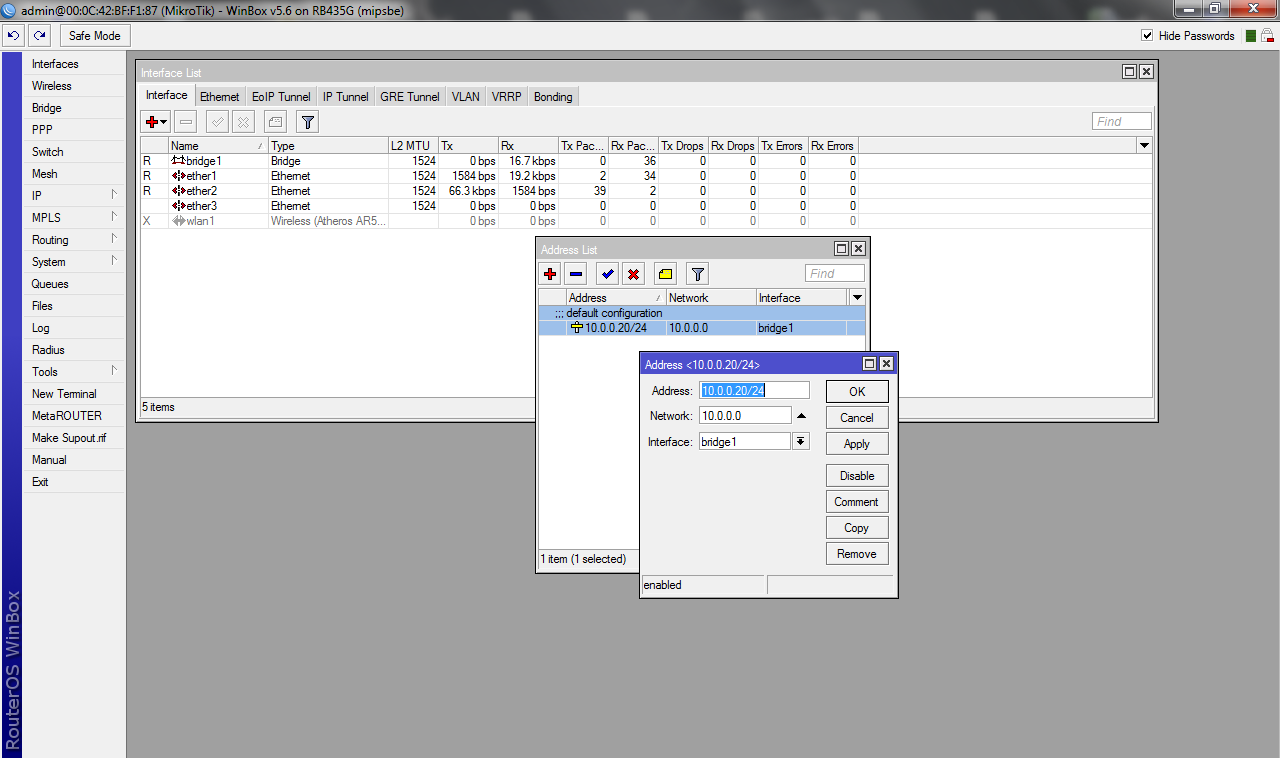

3. Teraz możemy nadać naszemu urządzeniu adres IP. Wchodzimy kolejno IP -> Addreses -> Default Configuration i ustawiamy nasze IP, maskę podsieci, sieć... Oczywiście na interfejsie Bridge. Nie zapomnij ustalić maski po adresie (/24 dla 255.255.255.0).
4. Przechodzimy do konfiguracji interfejsu bezprzewodowego, czyli naszego linku. 2 krotnie kilkamy na interfejs wlan1, w pierwszej zakładce możemy zmienić jego nazwę. Następnie przechodzimy do zakładki Wirelless a tam...

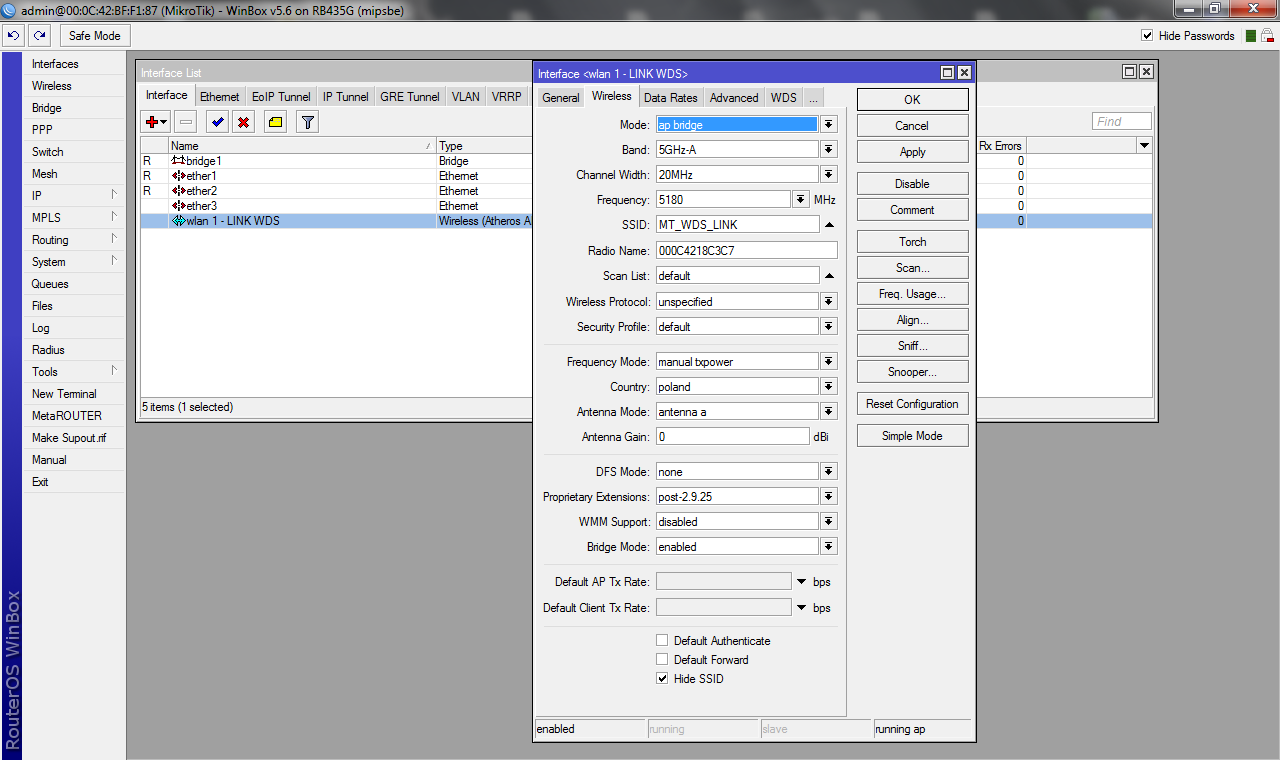

a) Wirelless - przykładowa konfiguracja:
- Mode: AP Bridge (tylko level4+) lub Bridge (link point to point).
- Band: 5Ghz
- Frequency: 5180 (kanał dobieramy oczywiście indywidualnie, w zależności od tego, co słychać w eterze)
- SSID: to nazwa naszej sieci (z obu stron musi być taka sama)
- Wirelless protocol: dobieramy w zależności od sprzętu i potrzeb
- Na samym dole odznaczamy pole Default Authenticate, zaznaczamy Hide SSID.>

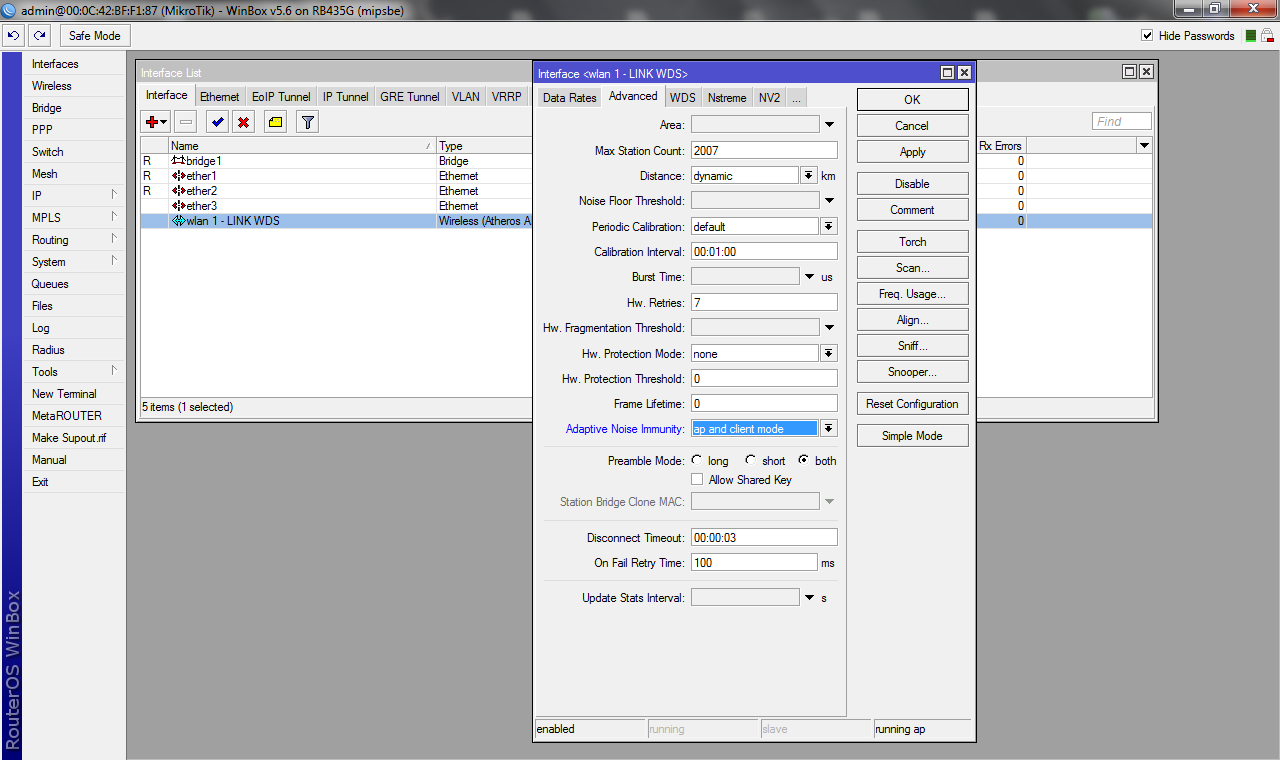

b) Advanced
- HW Retries: w standardach a/b/g ustawiamy wartość 7, natomiast w standardzie n wartość 15
- Adaptive noise immunity: ap and client mode
- Disconnect timeout: można zwiększyć domyślą liczbę w przypadku słabgo sygnału
c) WDS
- WDS Mode: static
- WDS Default Bridge: bridge1
- WDS Ignore SSID: zaznaczyć

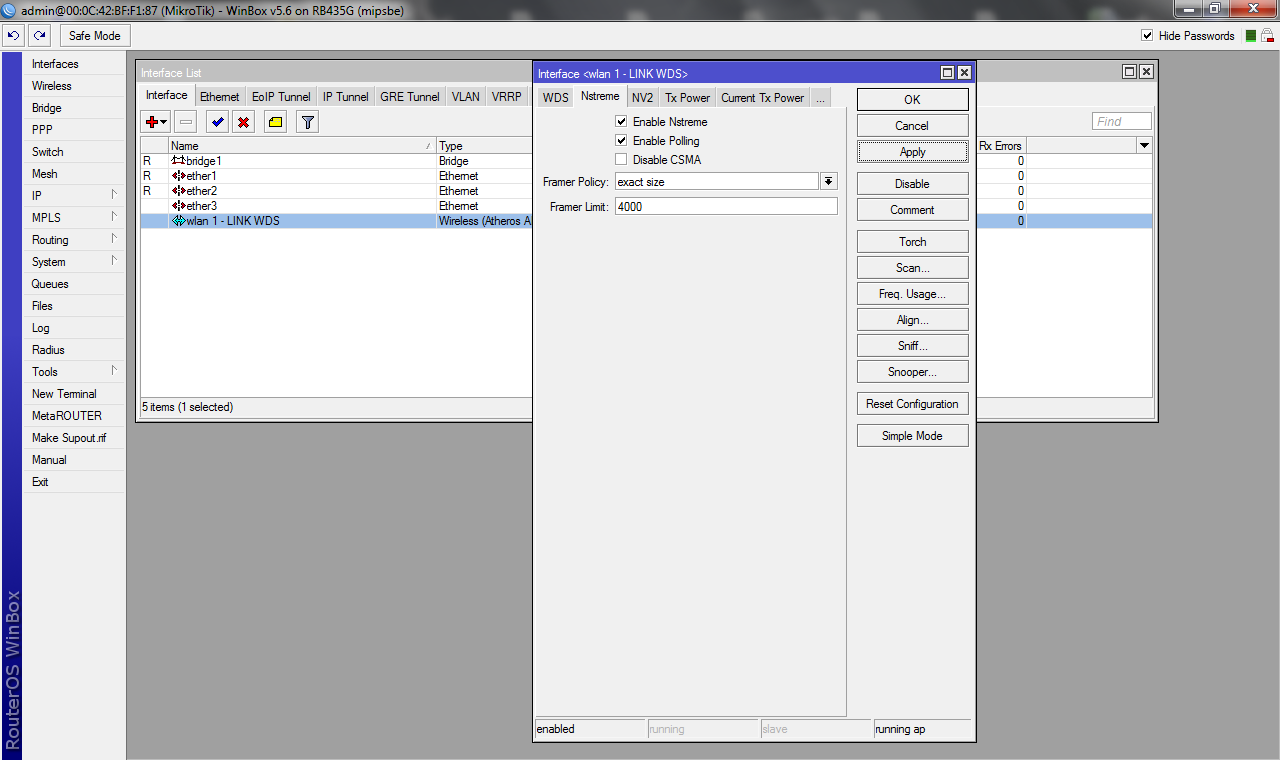

d) Nstreme - opcjonalnie
- Nstreme: zaznaczyć
- Pooling: zaznaczyć
- Framer Policy: extract size
- Framer limit: 4000
Aby link się połączył, należy włączyć nstreme na drugim urządzeniu!

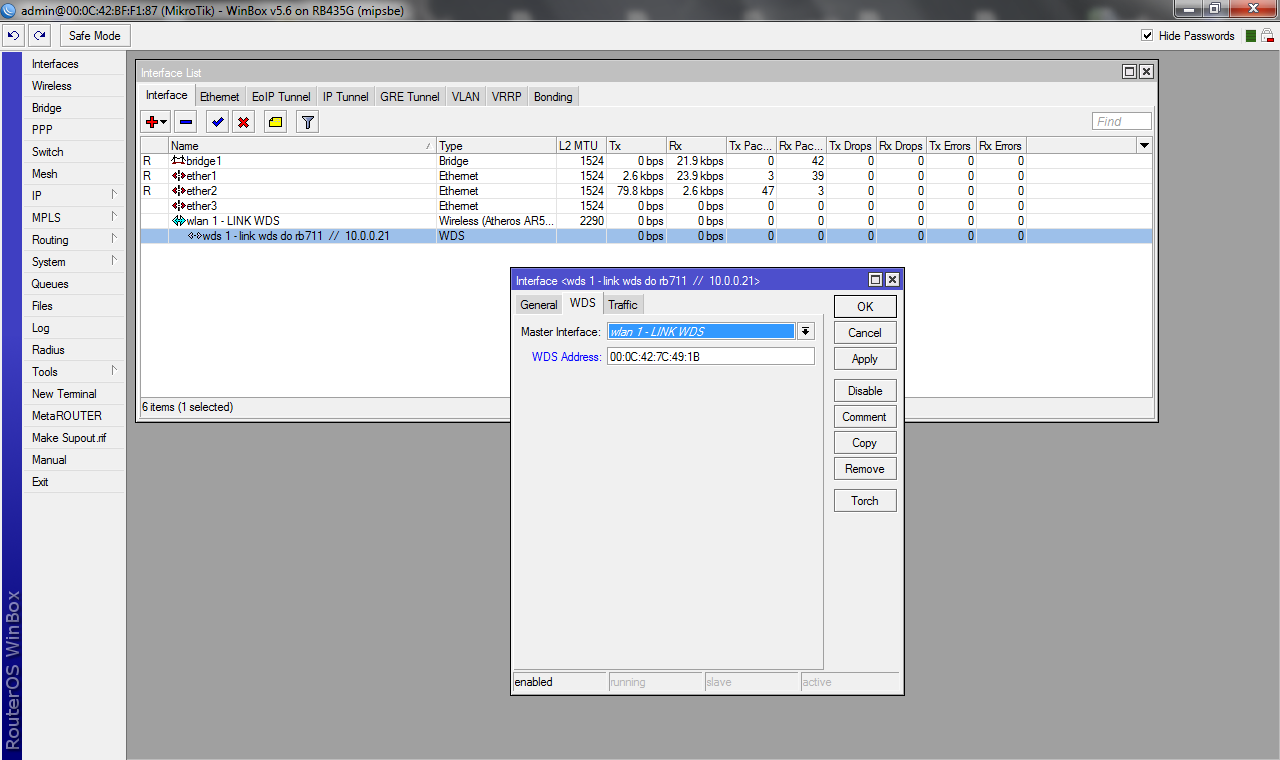

5. Dopisujemy WDS'a dla drugiego urządzenia. Na liście interfejsów dodajemy nowy "WDS". W zakładce WDS naszego nowego interfejsu wybieramy interfejs, do którego będzie się łączyło dane urządzenie oraz wpisujemy jego adres MAC (oczywiście wlan-owy MAC).

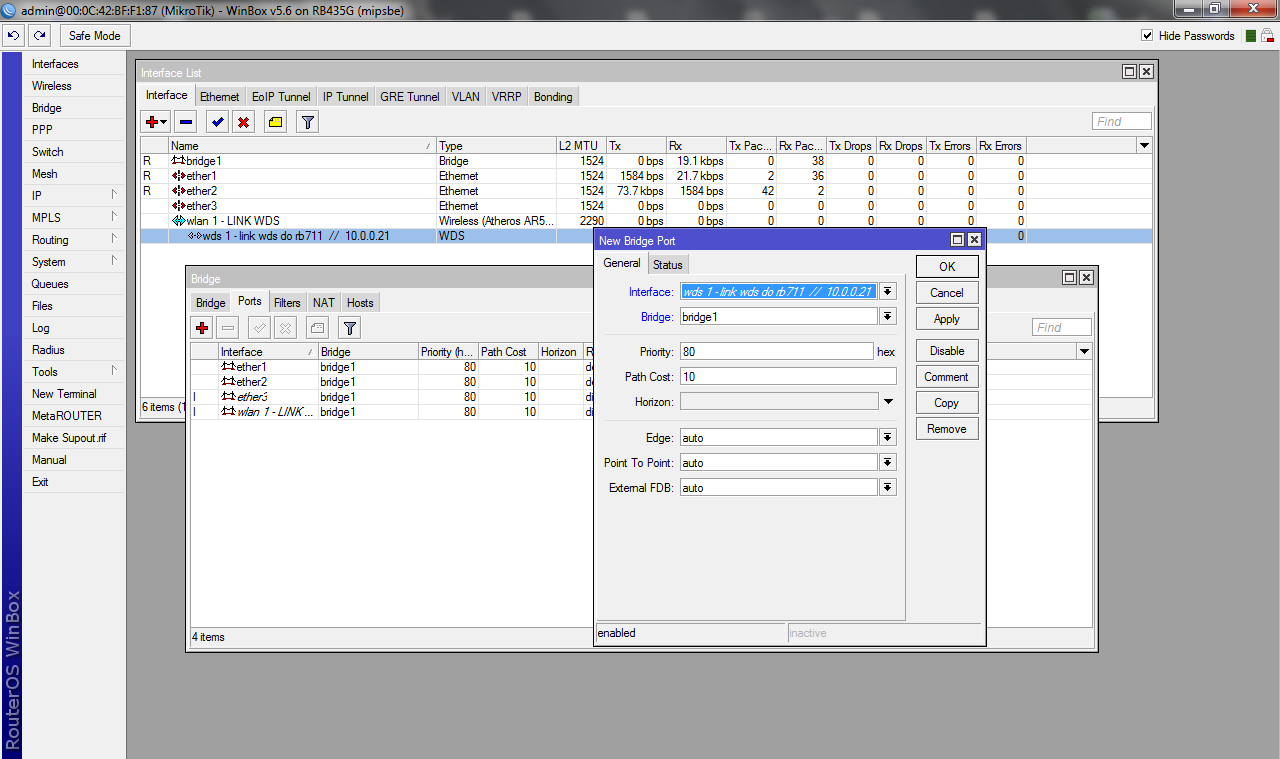

Teraz nie zapomnijmy dodać portu nowego interfejsu w Bridge'u.

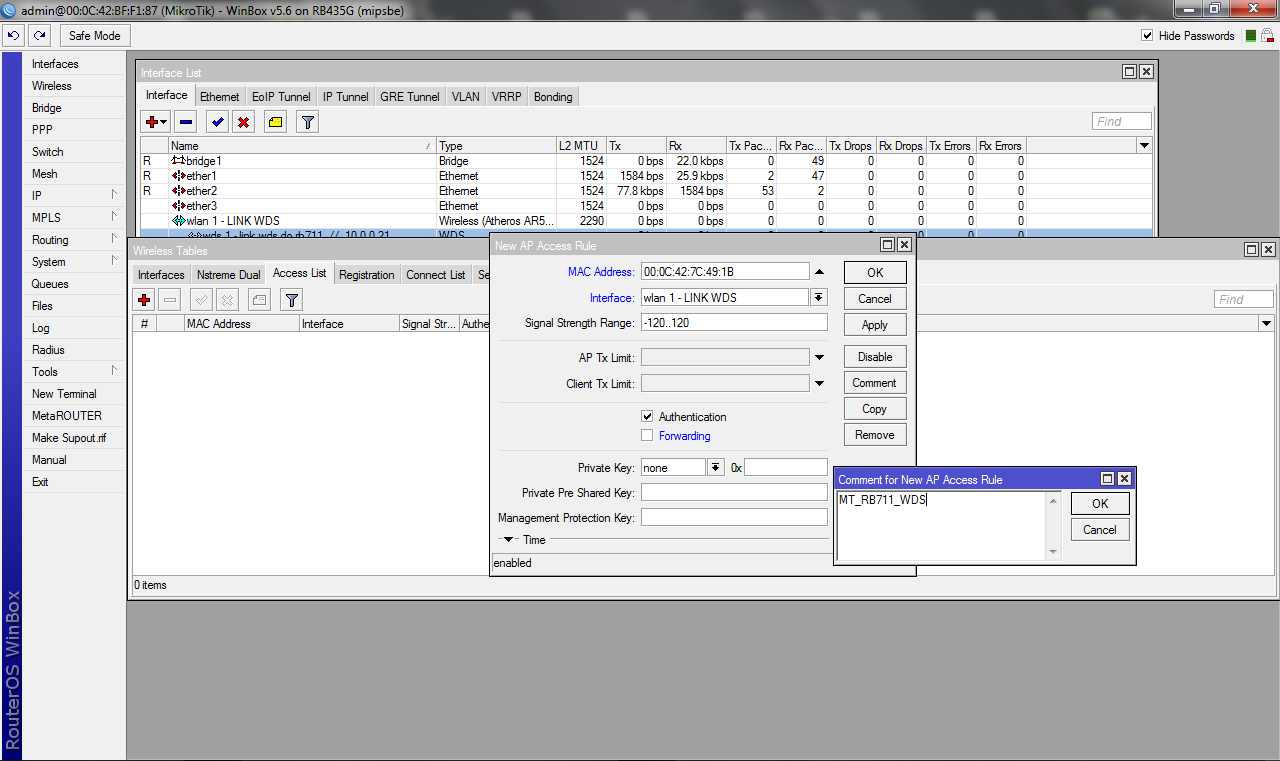

5. Ostatnim krokiem jest dopisanie adresu MAC wlan drugiego urządzenia do listy autoryzacji. Wchodzimy w Wirelless (główne menu) -> Access List -> Znakiem + dodajemy nowe urządzenie. Wpisujemy adres MAC, wybieramy interfejs do którego ma się łączyć, odznaczamy Forwarding, możemy kliknąć jeszcze Comment i opisać urządzenie.

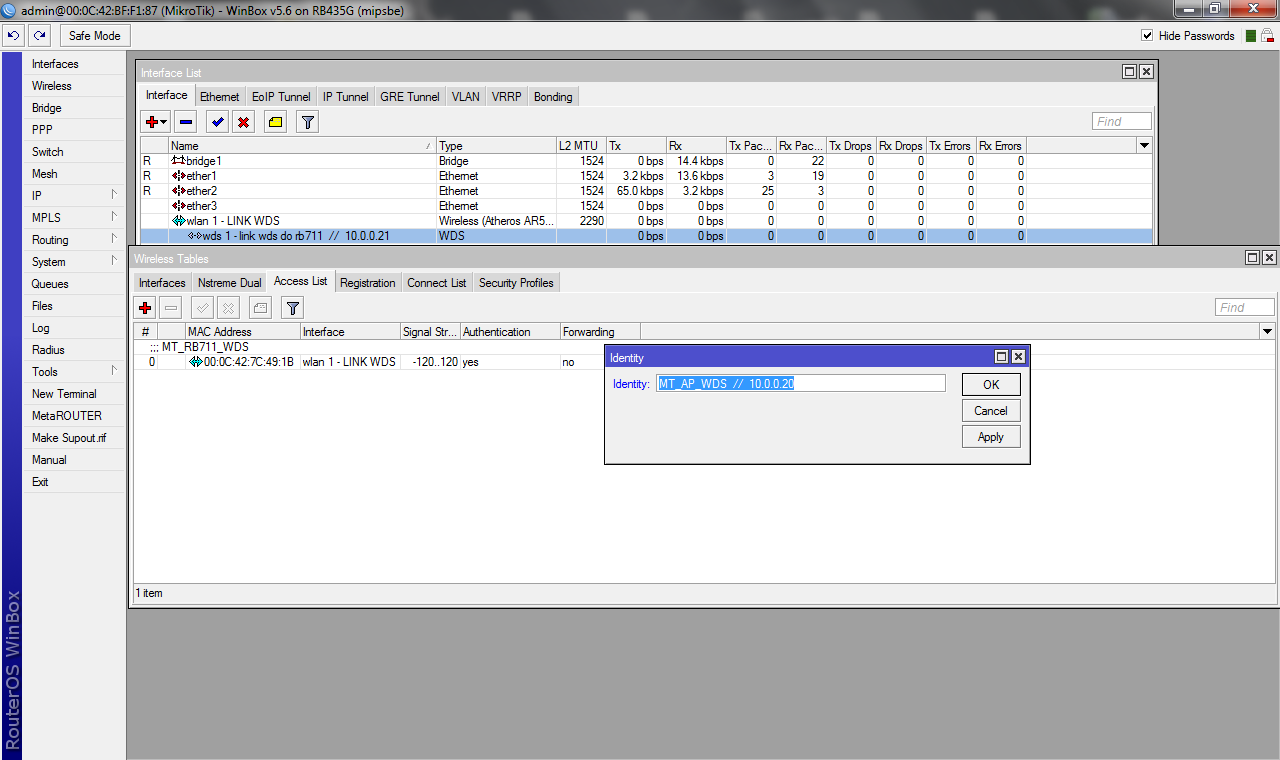

6. Możemy jeszcze nadać nazwę naszemu urządzeniu. W tym celu przechodzimy kolejno System -> Identity -> wpisujemy nazwę.
Station WDS (stacja odbiorcza)

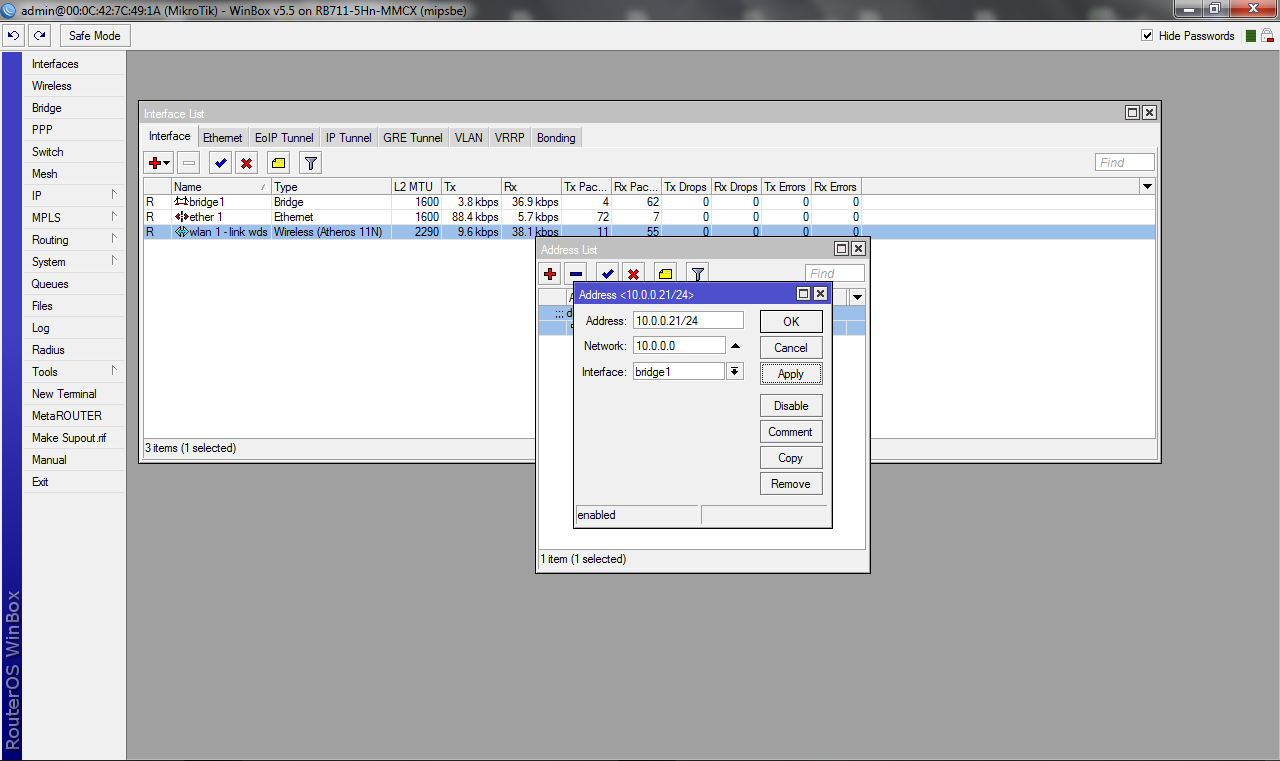

2. Tak samo jak na 1 urządzeniu ustalamy adres IP z tej samej klasy. Wchodzimy kolejno IP -> Addreses -> Default Configuration i ustawiamy nasze adresy.
3. Kolejnym etapem jest konfiguracja interfejsu bezprzewodowego. 2 krotnie kilkamy na nasz interfejs wlan1, w pierwszej zakładce możemy zmienić jego nazwę. Następnie przechodzimy do zakładki Wirelless a tam...

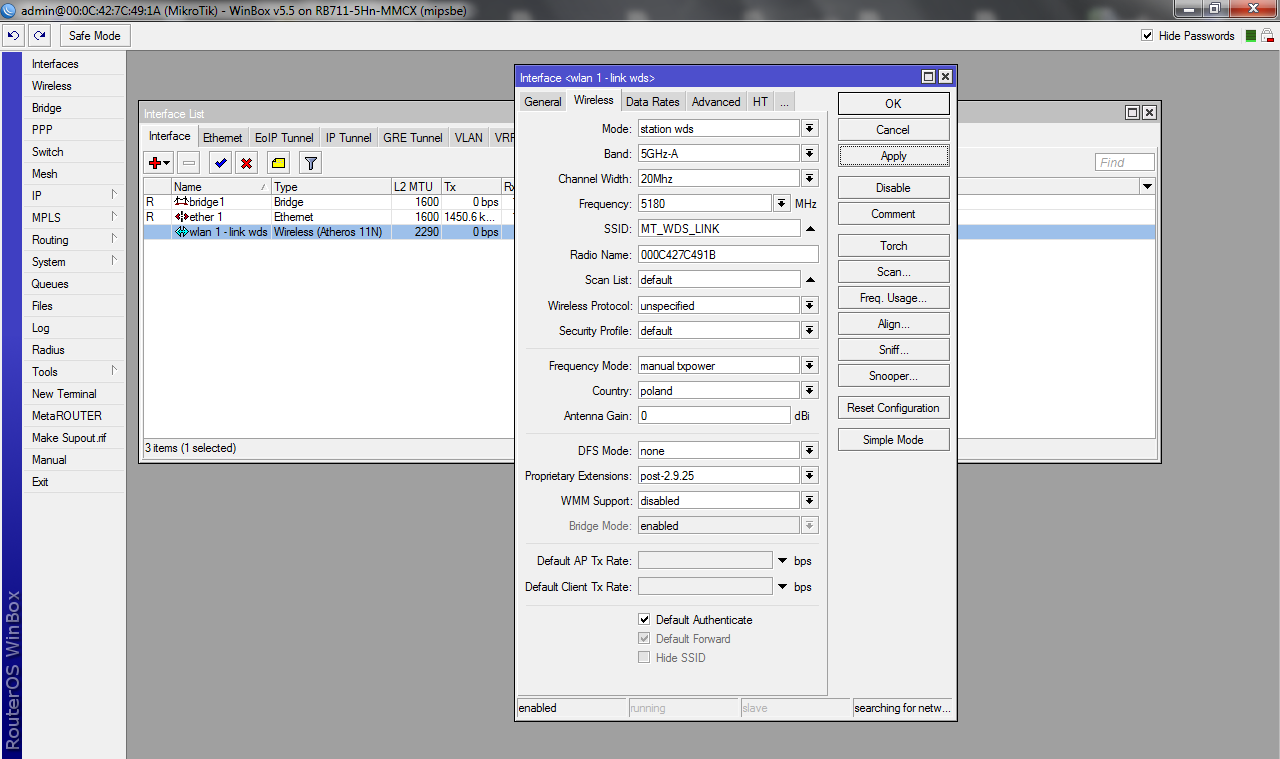

a) Wirelless - względem 1 urządzenia:
- Mode: Station WDS.
- Band: 5Ghz
- Frequency: 5180 (ustawiamy taki jak na stacji nadawczej, ale nie jest to konieczne - kanał dostroi się automatycznie)
- SSID: to nazwa naszej sieci (taka sama jak na stacji nadawczej)
- Wirelless protocol: tak samo jak na 1 urządzeniu (polecam "any" w wersji 5+, bo w przypadku omyłkowej zmiany na 1 urządzeniu drugie będzie mogło się połączyć)

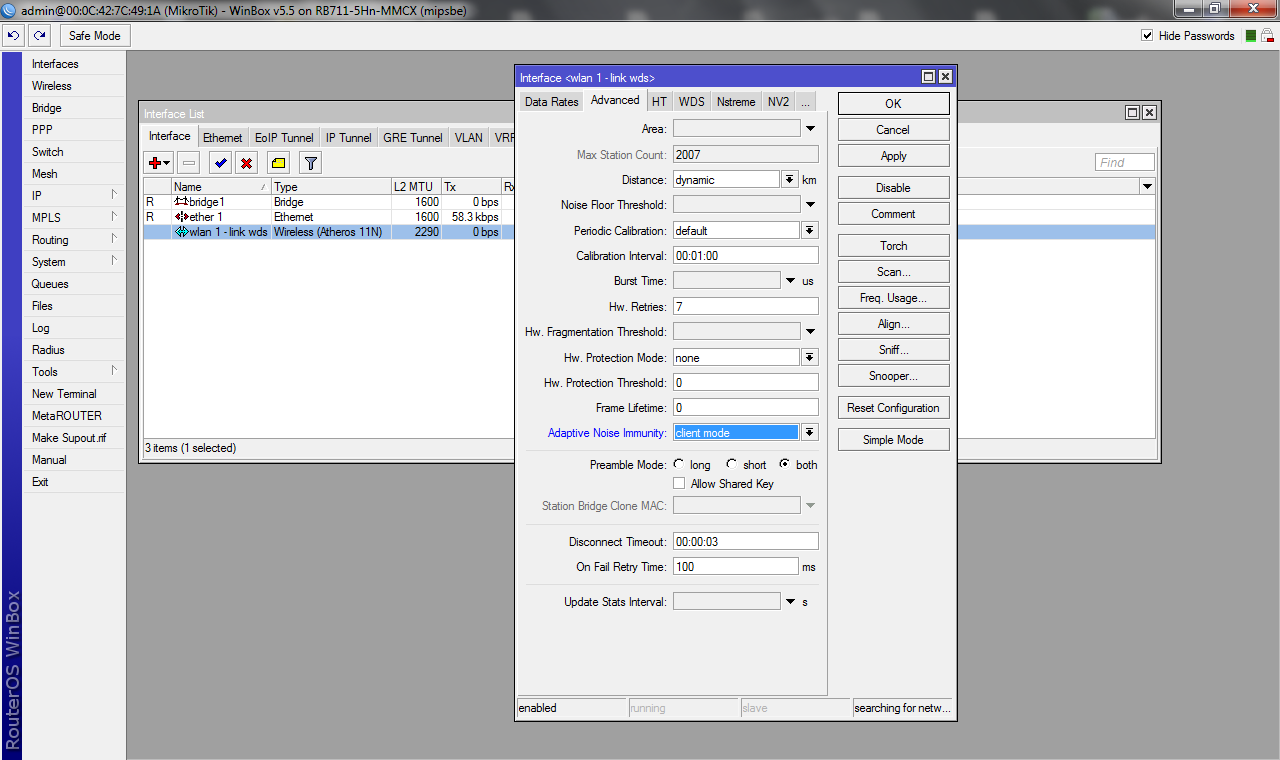

b) Advanced
- HW Retries: 4, 7, 15 (tak jak na stacji nadawczej)
- Adaptive noise immunity: client mode
- Disconnect timeout: można zwiększyć domyślą liczbę w przypadku słabgo sygnału

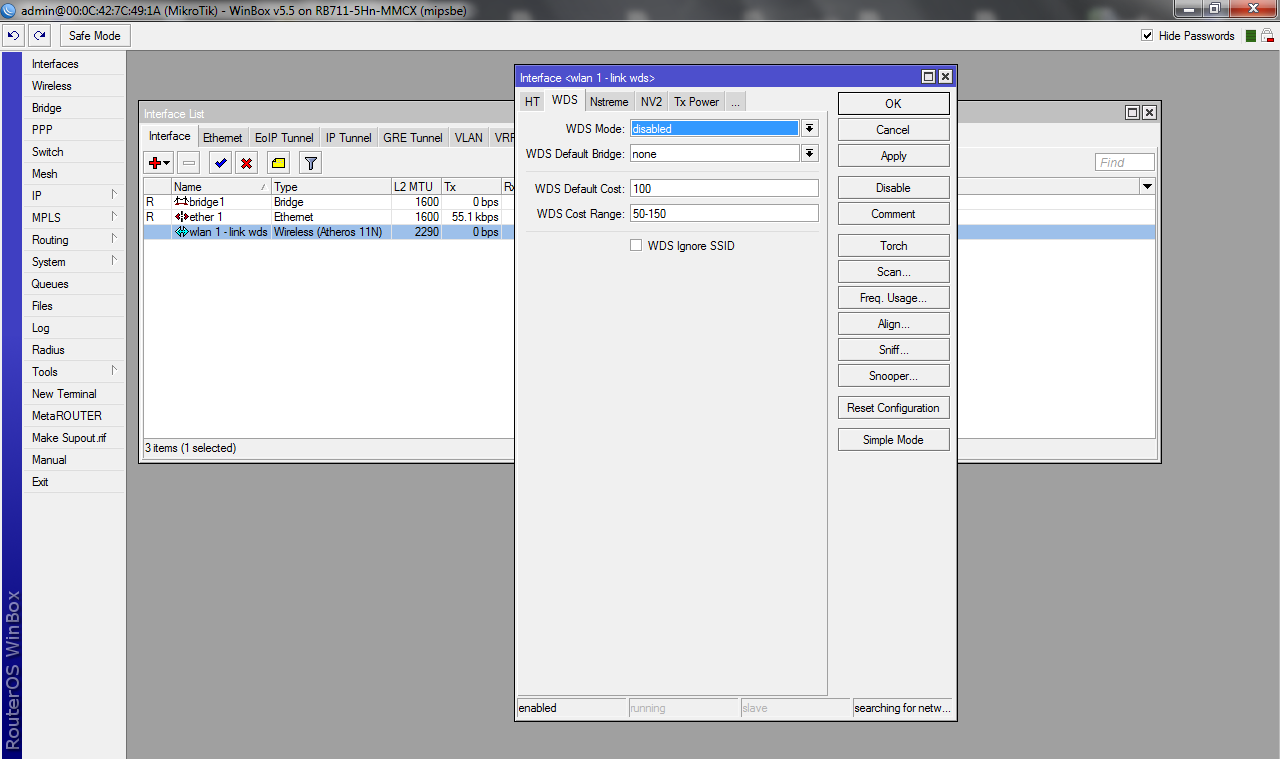

c) WDS
- WDS Mode: disabled
- WDS Default Bridge: none
- WDS Ignore SSID: odzaznaczyć

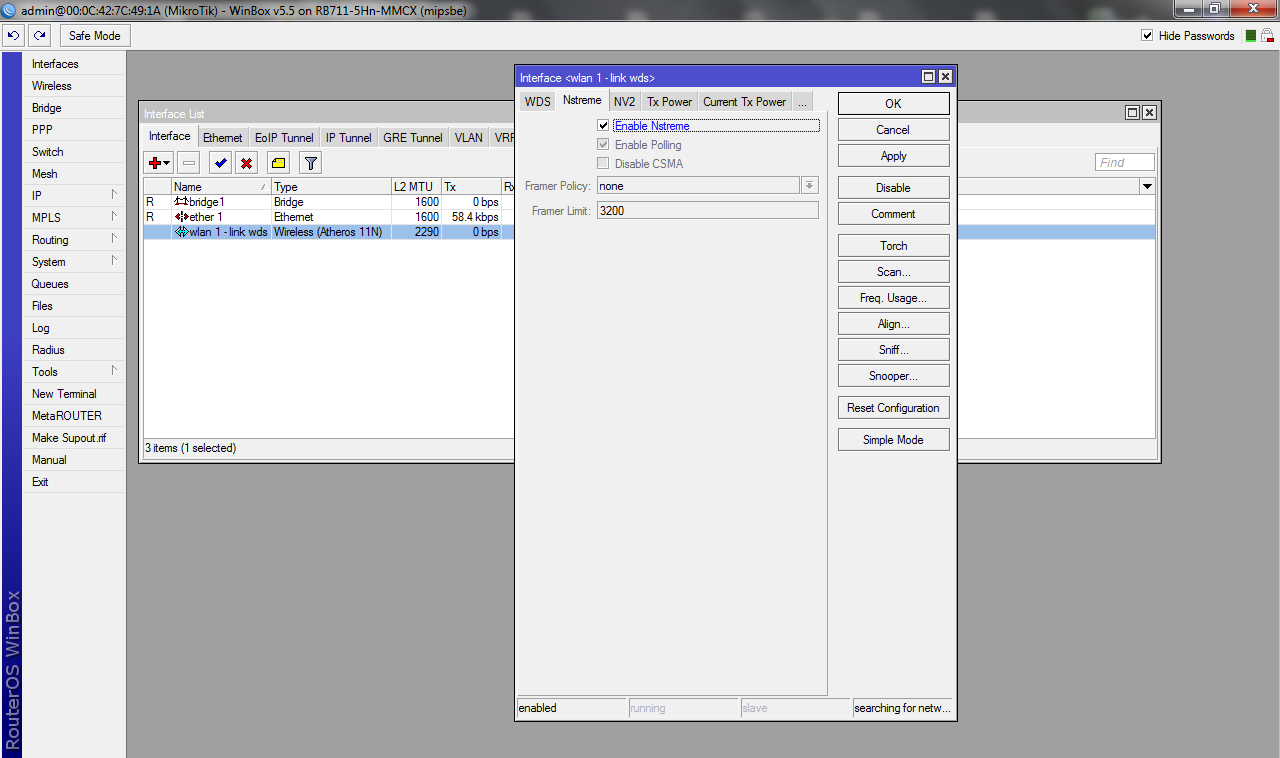

d) Nstreme - opcjonalnie
- Nstreme: zaznaczyć jeżeli włączyliśmy na 1 urządzeniu
- Pooling: wartość dobiera się automatycznie
- Framer Policy: wartość dobiera się automatycznie
- Framer limit: wartość dobiera się automatycznie

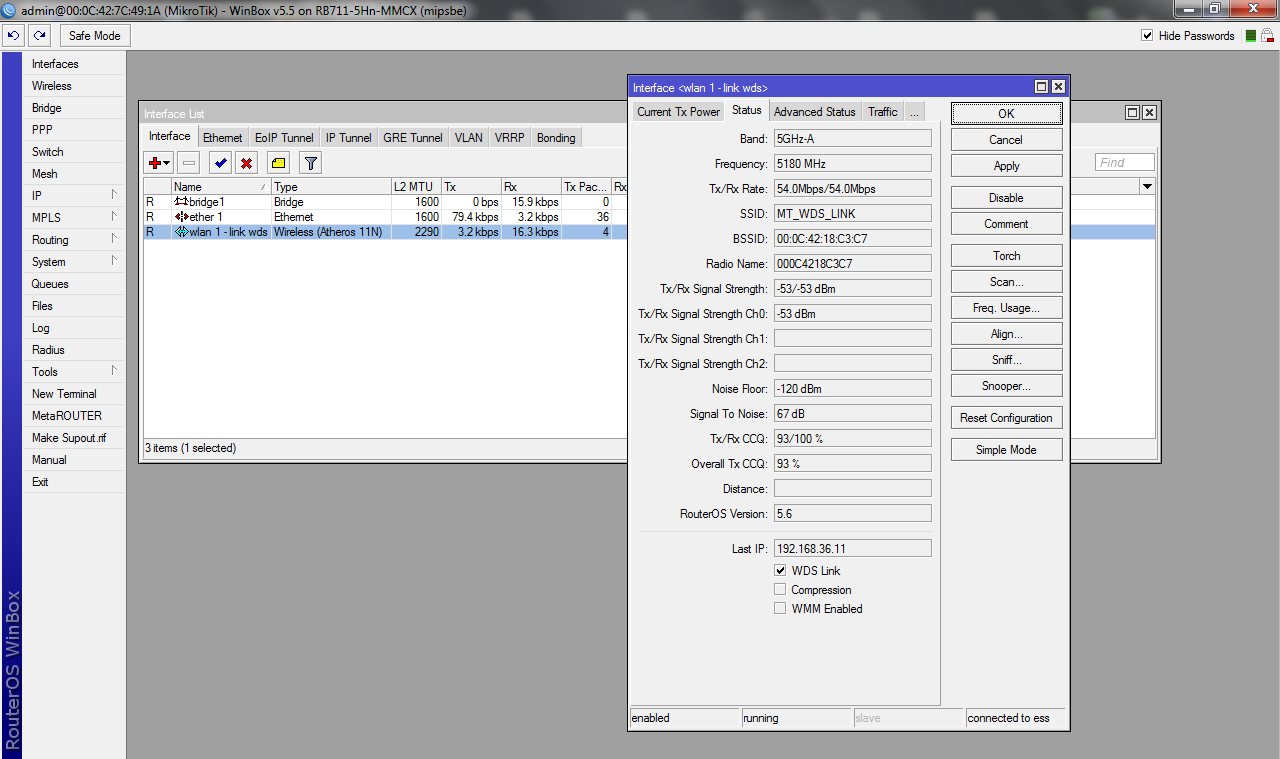

Jeżeli wszystko się powiodło, nasze połączenie zostało nawiązane. Możemy sprawdzić statystyki w zakładce Status interfejsu bezprzewodowego. Znajdziemy tu wiele parametrów siły sygnału, co moze być pomocne przy doborze kanału, wykierowaniu anten etc.
Możemy jeszcze nazwać nasze urządzenie (System -> Identity) i nadać hasło (System -> Password)

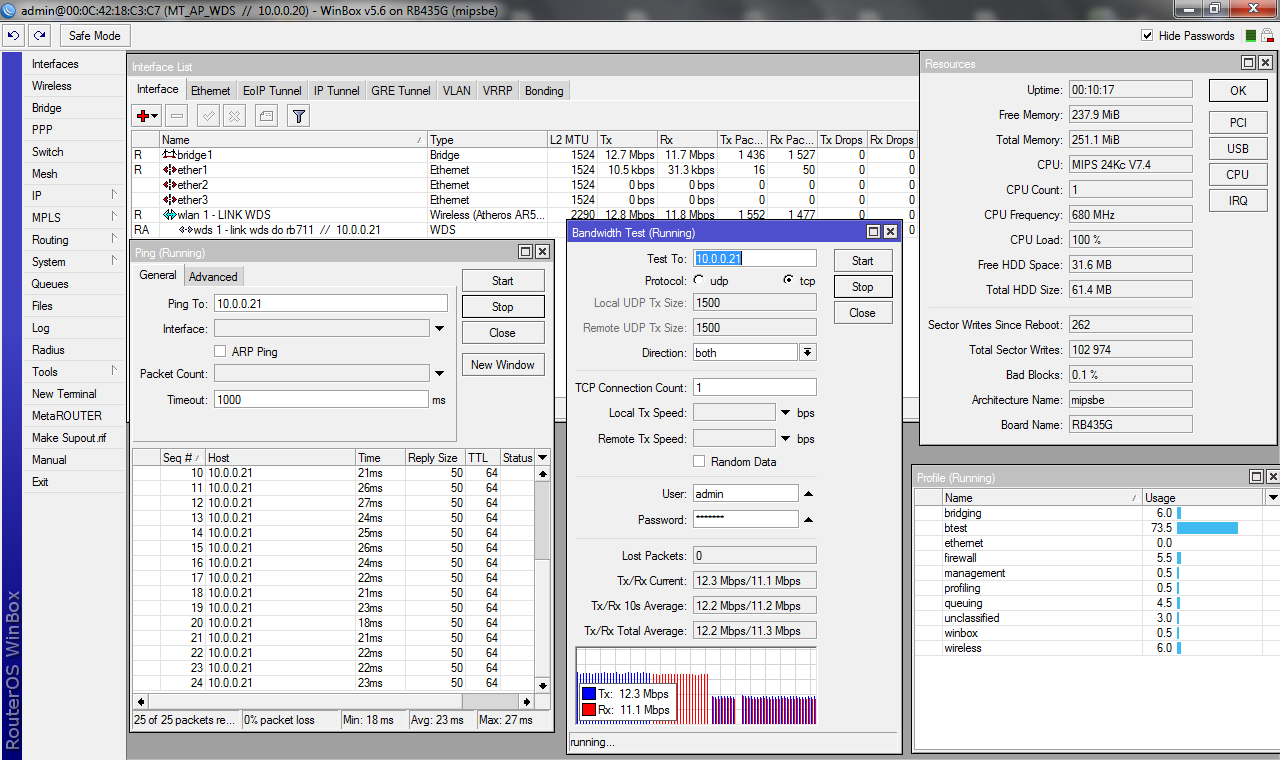

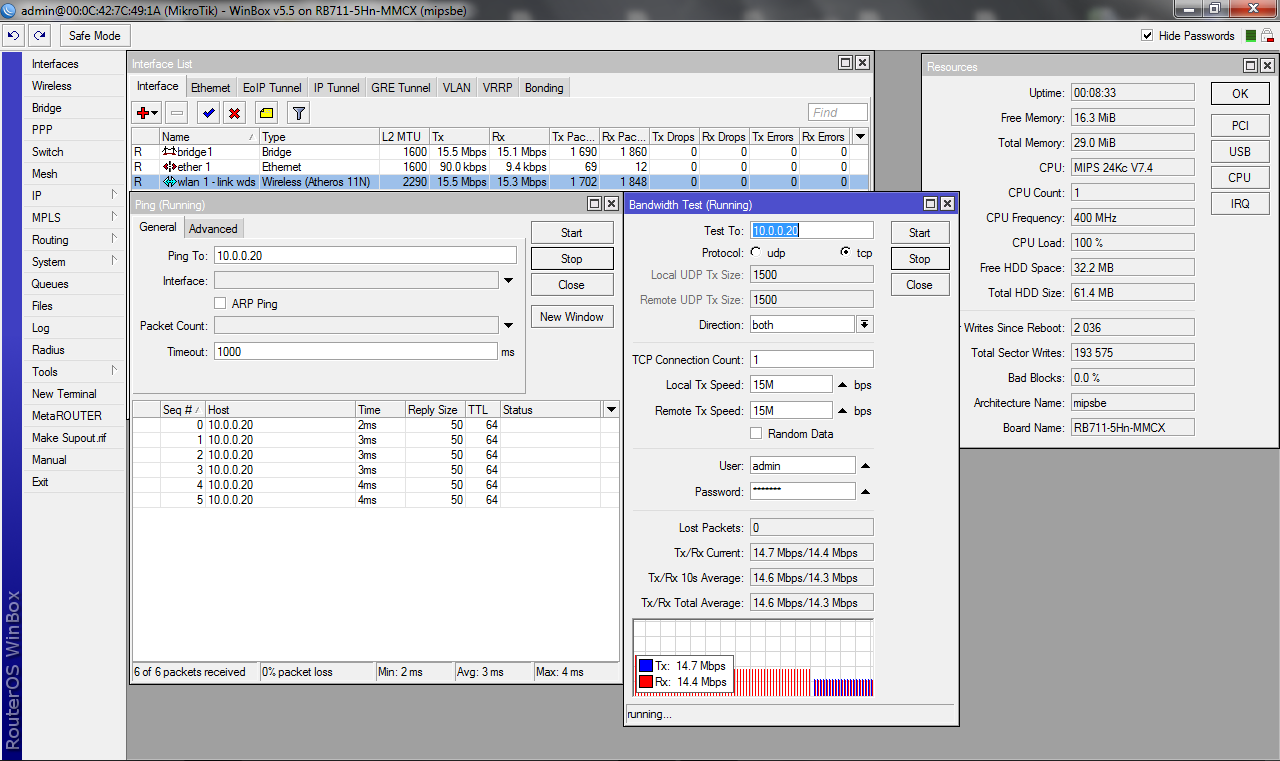

4. Testowanie łącza. Mamy bardzo rozbudowane narzędzia do testowania połączenia. Między innymi istnieje możliwość obserwowania parametrów sieci bezprzewodowej w zależności od przepuszczanego ruchu - służą do tego parametry Rate (teoretyczna prędkość w jakiej zestawia się link) oraz CCQ (stosunek przepustowości rzeczywistej do teoretycznej (do Rate)).

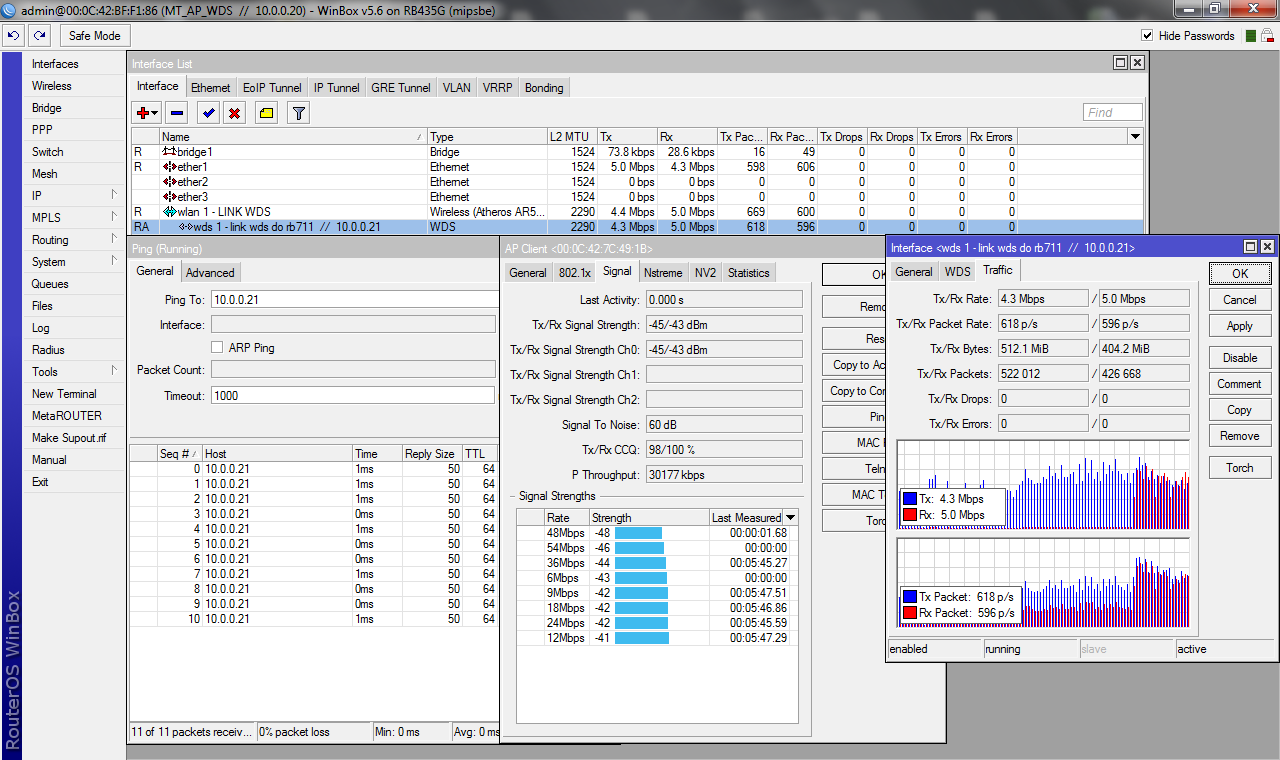

Od strony stacji nadawczej - statystyki wds'a:
