Płyty RouterBoard

  1. Seria RB4xx

  - RouterBoard 411, 411AH
  - RouterBoard 433, 433AH
  - RouterBoard 435G (AH)

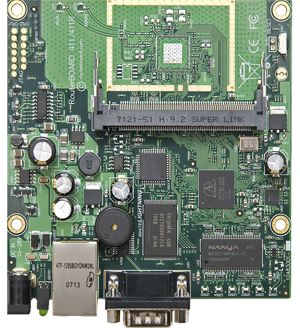

a) RouterBoard RB411

RouterBoard 411 jest o wiele szybszy od swoich poprzedników 133/133C. Posiada procesor zbudowany w architekturze MIPS-BE, o większym taktowaniu zegara. Daje mu to dużą przewagę nad w/w modelami. Płyta występuje w wersjach wyposażonych w licencję L3 i L4. Ma zastosowanie zarówno jako urządzenie klienckie, most punkt-punt oraz access point z jednym interfejsem wlan.

  - Procesor Atheros AR7130 300MHz
  - Pamięć RAM 32MB
  - Porty LAN 1 x 10/100
  - Gniazda MiniPCI 1
  - Pamięć NAND 64MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level3
  - Port szeregowy Złącze RS232C
  - Wymiary 10,5cm x 10,5cm
  - Pobierana moc ok. 3W bez karty (max. 12W)
  - Cena: około 165 złotych

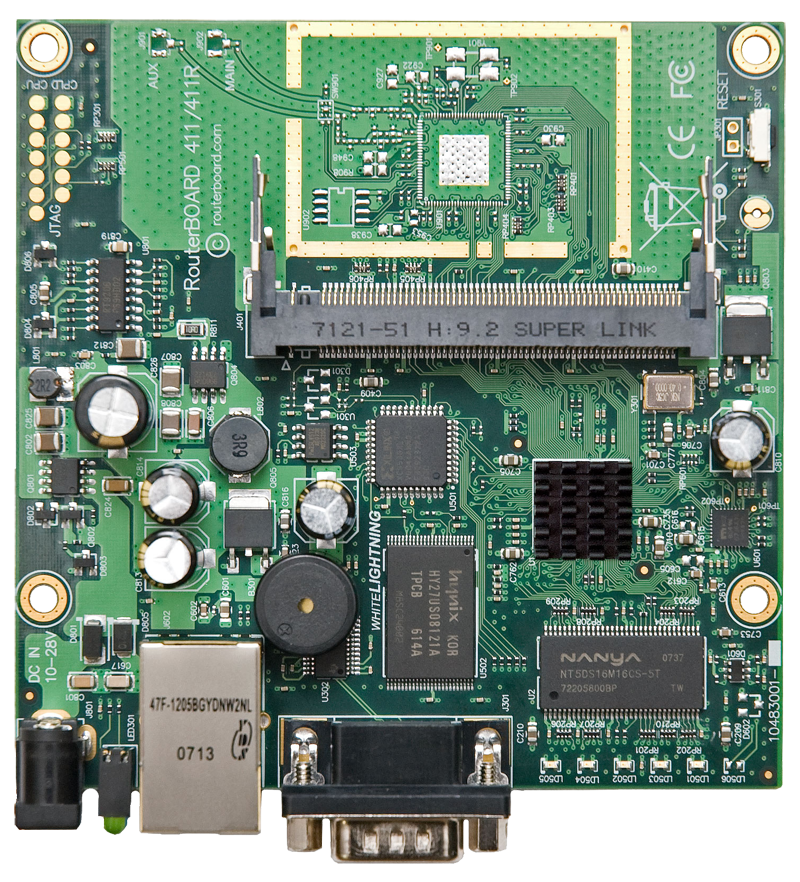

b) RouterBoard RB411AH

RouterBoard 411AH jest o wiele szybszy od swojego tańszego brata. Posiada procesor Atheros będący rozwiązaniem opartym o architekture (425+ Dhrystone MIPS). Wydajnośc conajmniej 6x większa niż płyty RB133C. Daje mu to wręcz kolosalną przewagę nad w/w modelami. Płyta występuje w wersjach wyposażonych w licencję L4. Ma zastosowanie zarówno jako b. wydajny most punkt-punt oraz access point z jednym interfejsem wlan. Świetnie sprawdza się jako link z zastosowaniem technologii 802.11n - dzięki mocnemu procesorowi możemy wyciąnąć maksimum z interfejsu bezprzewodowego.

  - Procesor Atheros AR7130 680MHz
  - Pamięć RAM 64MB
  - Porty LAN 1 x 10/100
  - Gniazda MiniPCI 1
  - Pamięć NAND 64MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level4
  - Port szeregowy Złącze RS232C
  - Wymiary 10,5cm x 10,5cm
  - Pobierana moc ok. 3W bez karty (max. 12W)
  - Cena: około 330 złotych

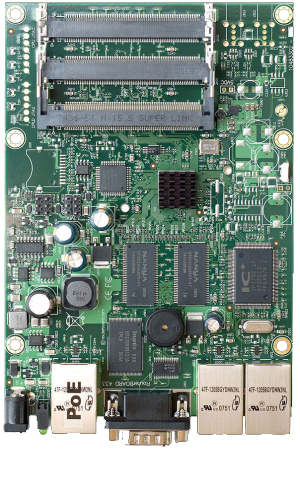

c) RouterBoard RB433

RouterBoard 433 to następca płyty RB133. Posiada zainstalowany systemem Mikrotik level 4. Płyta jest wyposażona w 3 porty LAN, 3 sloty MiniPCI oraz 64MB pamięci RAM. Znacznie wzorsła wydajność płyty dzięki zastosowaniu procesora 300 MHz firmy Atheros. Urządzenie możemy wykorzystać jako tacja bazowa monutując do trzech interfejsów bezprzewodowych (np. most [link] + 2 sektory 2,4Ghz / 5Ghz). Urządzenie jest bezawaryjne, jeśli nie pracuje w ekstremalnych warunkach. Z doświadczenia zalecam nie montować ich w skrzynkach od nasłonecznionej strony, gdyż "puchną" kondensatory, a bardzo trudno o zamienniki (akurat do tej płyty).

  - Procesor Atheros AR7130 300MHz
  - Pamięć RAM 64MB
  - Porty LAN 3 x 10/100
  - Gniazda MiniPCI 3 x MiniPCI Typ IIIA/IIIB
  - Pamięć NAND 64MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level4
  - Port szeregowy Złącze RS232C
  - Wymiary 150mm x 105mm
  - Pobierana moc ok. 3W bez kart
  - Cena: około 330 złotych

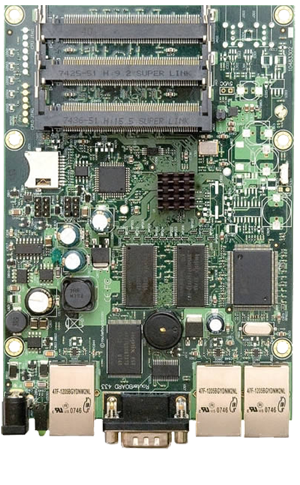

d) RouterBoard RB433AH

RouterBoard 433AH to bogatsza wersja płyty RB433. Posiada zainstalowany systemem Mikrotik level 5. Płyta jest wyposażona w 3 porty LAN, 3 sloty MiniPCI oraz 128MB pamięci RAM. Płyta osiąga znakomite wyniki dzięki procesorowi Atheros 7130 680 MHz z możliwościa przetaktowania na 800 MHz. Płyta świetnie sprawdzi się gdy baza jest mocno obciążona i przepuszcza sporą ilość danych. Polecam przy wykorzystywaniu kart pracujących standardzie 802.11n (procesor nie będzie ograniczał prepustowości).

  - Procesor Atheros AR7130 680MHz - 800MHz
  - Pamięć RAM 128 MB DDR
  - Porty LAN 3 x 10/100
  - Gniazda MiniPCI3 x MiniPCI Typ IIIA/IIIB port MicroSD
  - Pamięć NAND 64MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level5
  - Port szeregowy DB9 RS232C
  - Wymiary 150mm x 105mm
  - Pobierana moc ok. 3W bez kart
  - Cena: około 460 złotych

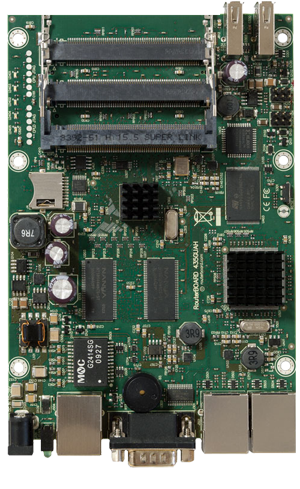

d) RouterBoard RB435G

RouterBoard 435G to bogatsza wersja płyty RB433AH. Posiada zainstalowany systemem Mikrotik level 5. Płyta jest wyposażona w 5 Gigabitowych portów LAN, 5 slotów MiniPCI oraz 256MB pamięci DDR! Płyta osiąga znakomite wyniki dzięki procesorowi Atheros 7130 680 MHz z możliwościa przetaktowania na 800 MHz. Świetnie sprawdzi się gdy potrzebujemy zbudować bazę z wieloma interfejsami WLAN lub centralny punkt (np. linków w różnych kierunkach z jednego urządzenia). Polecam przy wykorzystywaniu kart pracujących standardzie 802.11n (procesor nie będzie ograniczał prepustowości). Płyta jest wyposażona w oddzielny układ Gigabit LAN (niezintegrowany z procesorem) co znacznie zwiększa osiągi. Ogromną zaletą są dwa porty USB, do których możemy podłączyć modem USB 3G i łączyć się naszym urządzeniem "z zewnątrz" w razie awarii wewnętrznej sieci.

  - Procesor Atheros AR7130 680MHz - 800MHz
  - Pamięć RAM 256 MB DDR
  - Porty LAN 3 x 10/100/1000
  - Gniazda MiniPCI 5 x MiniPCI Typ IIIA/IIIB, port MicroSD
  - Pamięć NAND 64 MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level5
  - Port szeregowy DB9 RS232C
  - Wymiary 150mm x 105mm
  - Czujniki:napięcia i temperatury
  - Cena: około 580 złotych

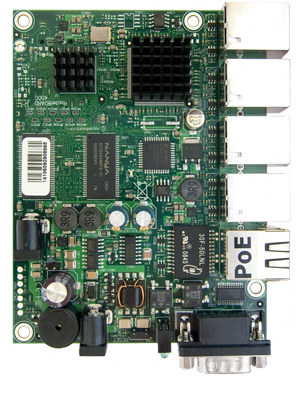

e) RouterBoard RB405G

RouterBoard 450G jest kolejnym produktem z serii Routerboard 400. Ta płyta wyposażona jest w wydajny proceor Atheros AR7130 taktowany zegarem o częstotliwości 680MHz oraz posiada 256 MB pamięci RAM, 512 pamięci wewnętrznej NAND. 5 portów ethernet pracuje przy przepustości 1Gbit, umożliwia wykorzystanie platformy w charakterze bardzo wydajnego routera dla sieci LAN. Możemy konfigurować na nim router, switch lub hotspot. W odróżnieniu od tańszej wersji posiada wbudowany w płytę osobny układ LAN, przez co porty pracują z prędkością 1Gbps, odciążając nieco procesor.

  - Procesor Atheros AR7130 680MHz - 800MHz
  - Pamięć RAM 256 MB DDR
  - Porty LAN 5 x 10/100/1000
  - Pamięć NAND 512 MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level4
  - Port szeregowy DB9 RS232C
  - Wymiary 115mm x 90mm
  - Inne: microSD card na odwrocie
  - Cena: około 330 złotych





  2. Seria RB7xx

  - RouterBoard 7115Hn-MMCX
  - RouterBoard 750G
  - RouterBoard 751U-2HnD

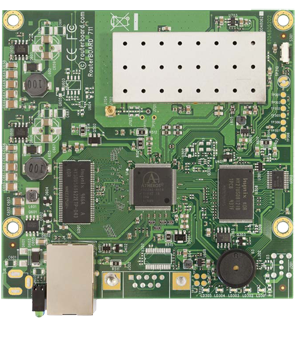

a) RouterBoard RB711-5HnD MMCX

RouterBoard 711 to niskobudżetowa płytka kliencka, posiadająca 1 port LAN (zasilanie prze PoE) i zintegrowany układ wlan 5GHz w standardzie 802.11a/n. Model można wykorzystać zarówno jako urządzenie klienckie i most punkt-punt. Szczególnie dobrze sprawdza się w zestawach z antenami WaveBOX, CityBridge jako zestaw kliencki, zbierający sygnał bezprzewodowy pracując w konfiguracji routera. Możemy za nim ustawić switch lub przezroczysty punt dostępowy WiFi.

  - Procesor Atheros AR7240 400MHz
  - Pamięć RAM 64MB DDR SDRAM
  - Porty LAN 1x 10/100 Mbit/s
  - Pamięć NAND 64MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level3
  - Port szeregowy Złącze RS232C
  - Wymiary 10,5 cm x 10,5 cm
  - Diody Zasilanie, aktywność NAND, 5 diod użytkownika
  - Cena: około 180 złotych

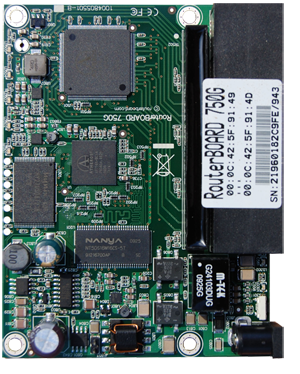

b) RouterBoard RB750G

RouterBoard 750G to router przewodowy z zainstalowanym systemem Mikrotik level 4. Posiada 5 gigabitowych portów ethernet, wbudowany układ LAN niezintegrowany z procesorem. To wszystko czyni go zaawansowanym urządzeniem do stworzenia i administrowania siecią w domu lub małej firmie. Urządzenie zaspokoi potrzeby zaawansowanych użytkowników. Na zdjęciu znajduje się sama płytka. Urządzenie jest sprzedawane w białej obudowie jak normalny router.

  - Procesor Atheros AR7240 400MHz
  - Pamięć RAM 32MB DDR SDRAM
  - Porty LAN 5x 10/100/1000 Mbit/s
  - Pamięć NAND 64MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level3
  - Port szeregowy Złącze RS232C
  - Wymiary 10,5 cm x 10,5 cm
  - Diody Zasilanie, aktywność NAND, 5 diod użytkownika
  - Cena: około 180 złotych

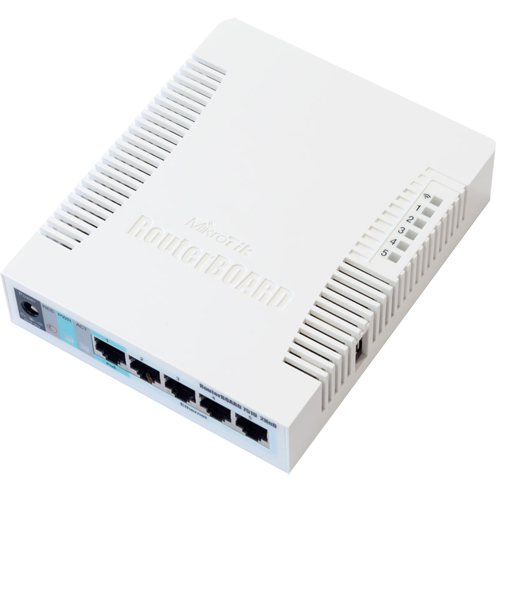

c) RouterBoard RB751U-2HnD MIMO2x2

RouterBoard 751 jest routerem bazującym na systemie MikroTik, który posiada zintegrowany układ bezprzewodowy pracujący w paśmie 2,4 GHz, 5 portów LAN 10/100Mbps. Zasilanie do urządzenia możemy doprowadzić przez PoE lub normalne złącze. W obudowie znajduję się 2 zintegrowane antenki o zysku około 2,5dBi, jednak zewnętrzne gniazdo MMCX pozwala rozbudować router o zewnętrzne anteny. Jest to bardziej rozbudowana wersja RB750, posiadająca układ wlan.

  - Procesor Atheros AR7240 400MHz
  - Pamięć RAM 32MB DDR SDRAM
  - Porty LAN 5x 10/100/100 Mbit/s
  - Pamięć NAND 64MB
  - Zasilanie 10V - 28V DC (PoE)
  - RouterOS Level3
  - Port szeregowy Złącze RS232C
  - Wymiary 10,5 cm x 10,5 cm
  - Diody Zasilanie, aktywność NAND, 5 diod użytkownika
  - Cena: około 200 złotych






  3. Seria zintegrowanych zewnętrznych urządzeń

  - RouterBoard SxT 5HnD MIMO2x2
  - RouterBoard Omnitik AP MIMO2x2
  - RouterBoard Groove

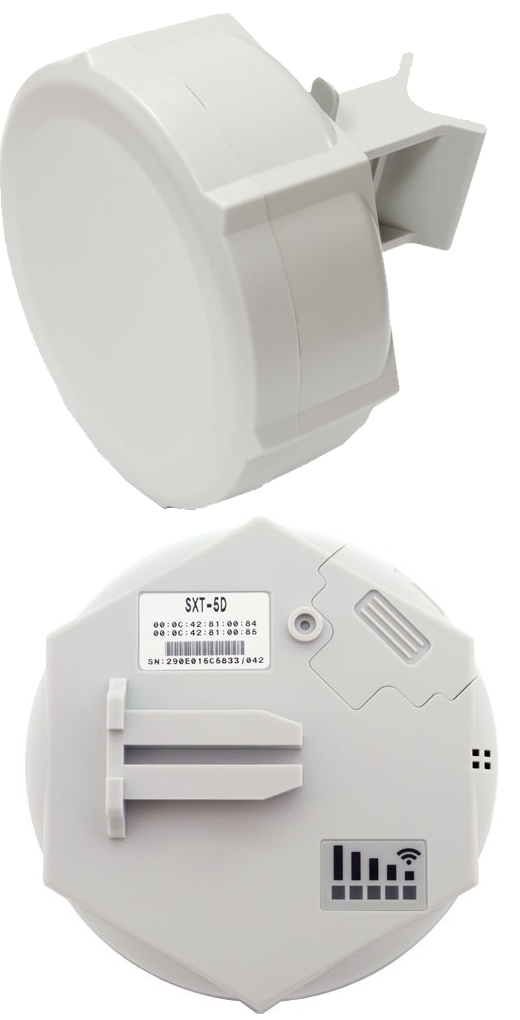

a) RouterBoard SxT 5HnD MIMO2x2

RouterBoard SxT 5HnD to świetne urządzenia w przystępnej cenie. Można ich używać zarówno jako kliencki zestaw pracujący jako przezroczysty WDS lub router, albo też linku punkt - punkt, gdzie sprawdza się najlepiej. Można go także używać w linku punkt - multipunkt (np. sektor AirMax + mikrotik z kartą w technologii N jako nadajnik). W testach bandwidth

  - Cechy Anteny: Panelowa, dwupolaryzacyjna (5Ghz,802.11n)
  - Tx Power 26 dBm
  - Zysk antenowy 16 dBi (+/- 2dBi)
  - VSWR max 1,7:1
  - Wiązka H 3dB typ. 25 °
  - Wiązka E 3dB typ. 25 °

  - Procesor: Atheros AR7241 400MHz CPU
  - Pamięć RAM: 32MB DDR SDRAM onboard memory
  - Pamięć: 64MB NAND
  - Porty 1 x 10/100 MB LAN
  - Moduł wlan: Wireless cards Onboard dual chain 5GHz 802.11a/n
  - Zabezpieczenia: 10kV ESD protection on each RF port
  - Diody LEDs: Power LED, Ethernet LED, 5 wireless signal LED
  - Zasilanie: PoE 8-30V DC
  - Wymiary 140x140x56mm.
  - Zuzycie mocydo 7W
  - Temperatura pracy -30C .. +80C
  - Cena: ok. 280zł

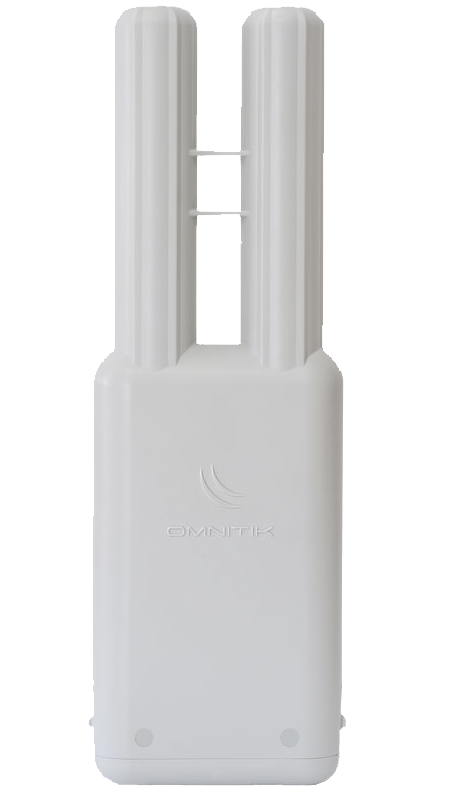

b) RouterBoard Omnitik MIMO2x2

RouterBoard Omnitik jest zewnętrznym access pointem z wbudowaną dwupolaryzacyjną anteną o mocy 7.5 dBi. Jest to uzupełnienie dla urządzeń SxT, które występują tylko w wersji systemu 3 levelu. Moc nadajnika dla sieci bezprzewodowej w standardzie 802.11a/n maksymalnie wynosi 400mW. OmniTik wspiera technologię Nv2 TDMA, która umożliwia przesył danych z prędkością do 200Mbps.

  - Cechy Anteny: Dookóla, dwupolaryzacyjna (5Ghz,802.11n)
  - Tx Power 26 dBm
  - Zysk antenowy 7.5 dBi (+/- 1dBi)

  - Procesor: Atheros AR7241 400MHz
  - Pamięć RAM: 32MB DDR SDRAM
  - Porty LAN: 5x 10/100
  - Pamięć NAND: 64MB
  - Zasilanie: 10V - 28V DC (PoE)
  - RouterOS: Level3
  - Wymiary: 177x44x44mm
  - Diody: Zasilanie, aktywność NAND, 5 diod użytkownika
  - Inne: Switch,USB 2.0, miernik napięcia i temperatury
  - Cena: około 330 złotych

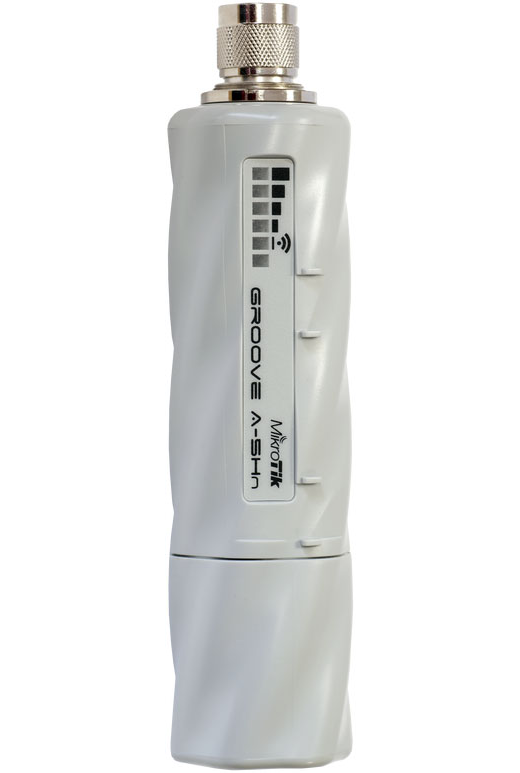

c) RouterBoard Groove 5Hn

RouterBoard Groove jest najmniejszym modelem z serii urządzeń zewnętrznych - w pełni funkcjonalny RouterBOARD z zainstalowanym RouterOS. Odporny na warunki atmosferyczne, wytrzymały, przykręcany bezpośrednio do anteny jest łatwy i wygodny w użytku. Dużym plusem jest bezpośrednia instalacja do anteny, bez strat na kablu i złączkach i spora moc nadawcza. Jeżeli połączymy go np. z anteną siatkową o dużym zysku, dostajemy sprzęt do stworzenia wydajnego linku na sporą odległość. Osobiście testowałem link zestawiony w paśmie 5GHz na odległość 5,5 km w lini prostej, z dwóch stron siatka 26dbi + mt groove. Osiągi znakomite - przy nie do końca zachowanej strefie fresnela prędkość osiąga 30mbps w jedną stronę, lub 15 w symetrii, bez skoków prędkości i spadków pingu.

  - Procesor: Atheros AR7241 400MHz
  - Pamięć RAM: 32MB DDR SDRAM
  - Porty LAN: 1x 10/100 Mbit/s
  - Pamięć NAND: 64MB
  - Moduł wlan: 200mW, 802.11a/n 1x1MIMO, N-male
  - Zasilanie: 9-30V PoE . 16KV ESD zabezpieczenie na wyjściu RF
  - RouterOS: Level4 (dostępna wersja Level3)
  - Wymiary: 177x44x44mm
  - Diody: 5 diód sygnalizujących poziom sygnału, dioda aktywności portu ethernet
  - Cena: około 280 złotych
