Konfiguracja zaawansowanego Routera LAN/ WLAN (część 1)

Wszystkie operacje wykonujemy na rozwiniętym Advanced mode w zakładce Wirelless interfejsu wlan
Co będzie nam potrzebne? 1 urządzenie RouterBoard wyposażone w intefrejs wlan (2,4 / 5 Ghz), 1 i więcej portów ethernet oraz licencję Mikrotik Level4 (aby utworzyć punkt dostępowy WiFi).

1. Po zalogowaniu się na mikrotika przez Winbox'a należy dodać nowy interfejs Bridge. Robimy to w celu zmostkowania interfejsów wewnętrznej sieci (LAN + WLAN).

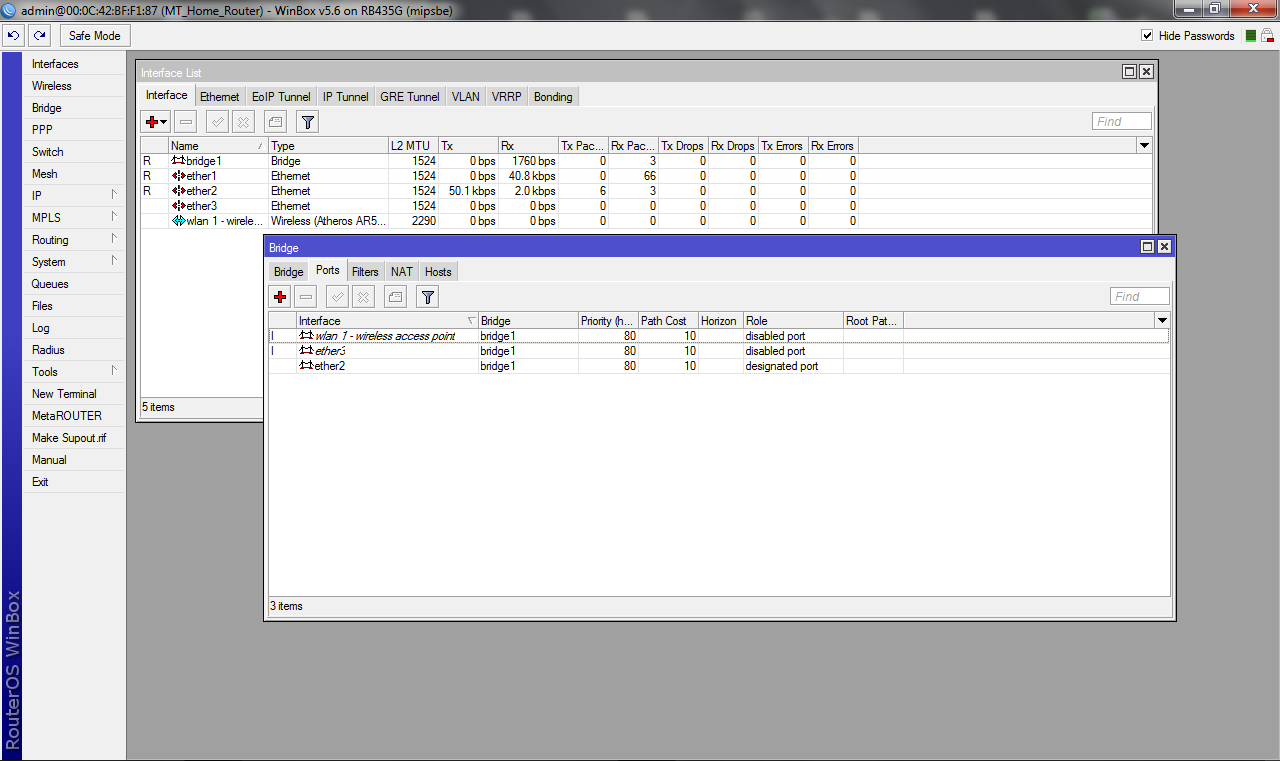

Następnym krokiem jest dodanie portów dla poszczególnych interfejsów w Bridge'u. Robimy to wchodząc kolejno Bridge(w głównym menu) -> Ports i symbolem + dodajemy wszystkie porty ethernet oraz WLAN, do których będą podłączane urządzenia w po wewnętrznej stronie sieci. Jeden port ethernet zostaje bez dodanego portu (będzie pracował jako WAN).

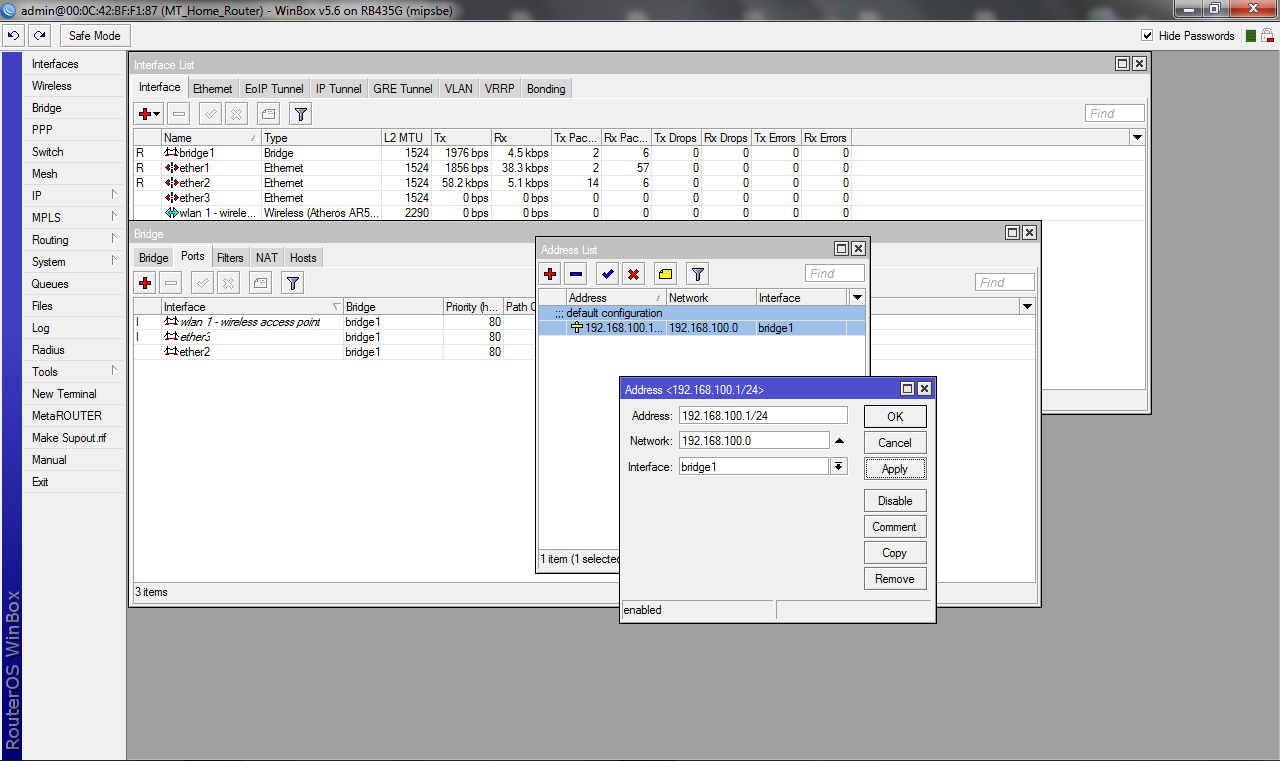

3. Teraz możemy nadać naszemu urządzeniu adres IP. Wchodzimy kolejno IP -> Addreses -> Default Configuration i ustawiamy nasze IP, maskę podsieci, sieć... Oczywiście na interfejsie Bridge. Nie zapomnij ustalić maski po adresie (/24 dla 255.255.255.0).

Przykładowo:
- IP: 192.168.100.1/24
- Network: 192.168.100.0
- Interface: Bridge


4. Przechodzimy do konfiguracji interfejsu bezprzewodowego, czyli naszego wewnętrznego WiFi. 2 krotnie kilkamy na interfejs wlan1, w pierwszej zakładce możemy zmienić jego nazwę. Następnie przechodzimy do zakładki Wirelless a tam...

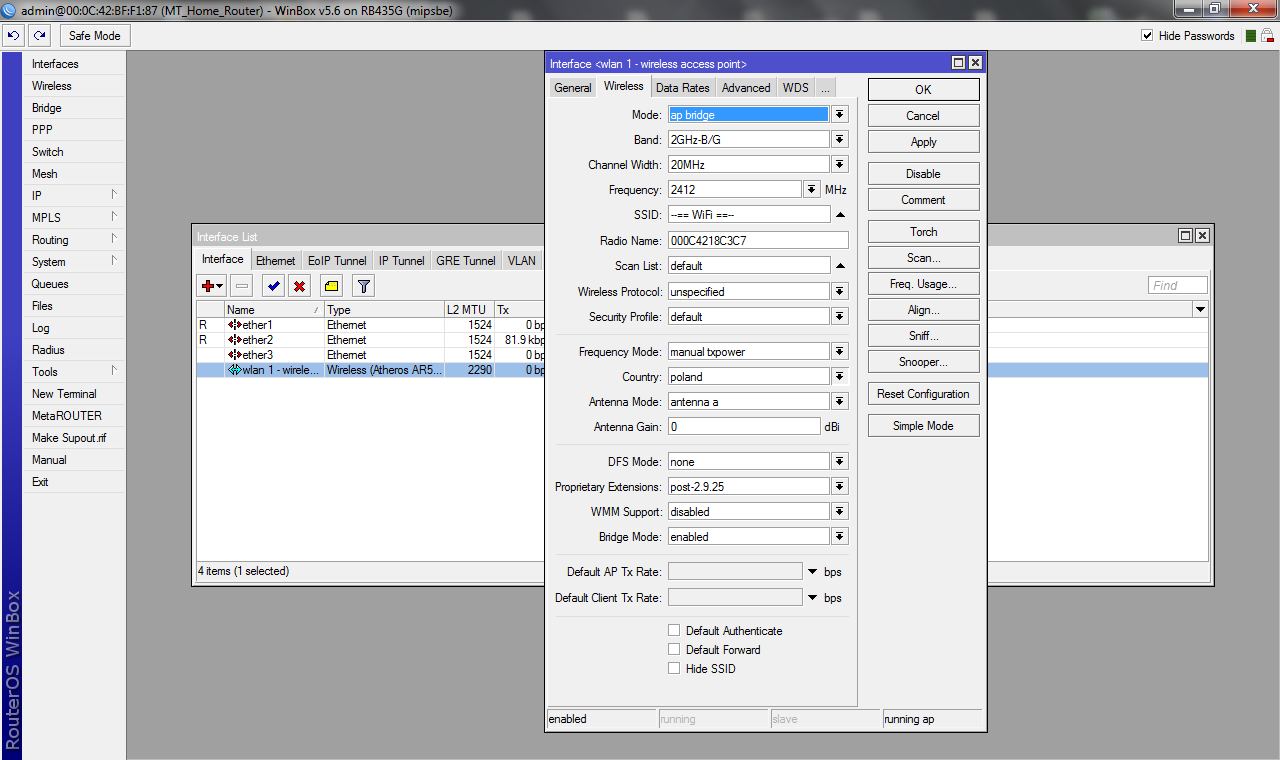

a) Wirelless - przykładowa konfiguracja:

- Mode: AP Bridge (tylko level4+) lub Bridge (możliwość połączenia z 1 urządzeniem).
- Band: 2,4Ghz
- Frequency: 2412 (kanał dobieramy oczywiście indywidualnie, w zależności od tego, co słychać w eterze)
- SSID: to nazwa naszej sieci (np. --= WiFi ==--)
- Wirelless protocol: unspecified
- Na samym dole odznaczamy pole Default Authenticate. (połączą się urządzenia, których adres MAC dopiszemy do listy autoryzacji)

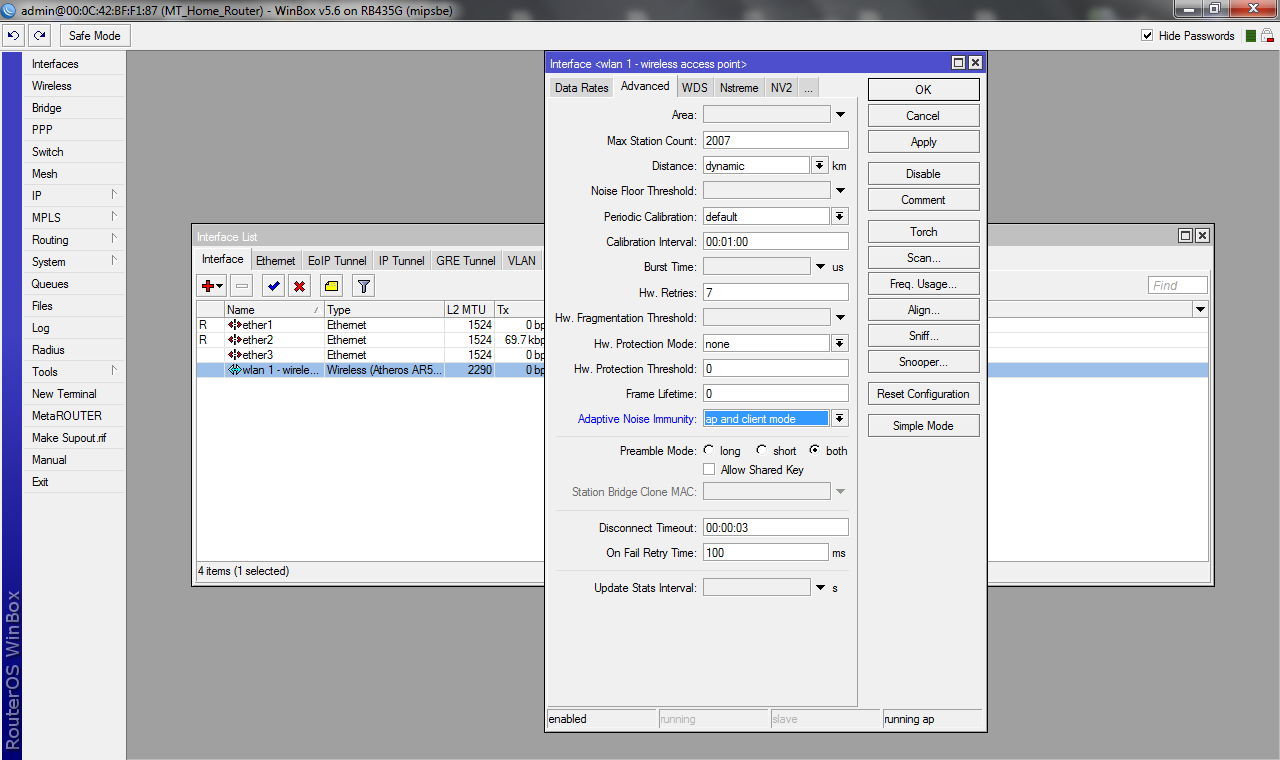

b) Advanced

- HW Retries: w standardach a/b/g ustawiamy wartość 7, natomiast w standardzie n wartość 15
- Adaptive noise immunity: ap and client mode

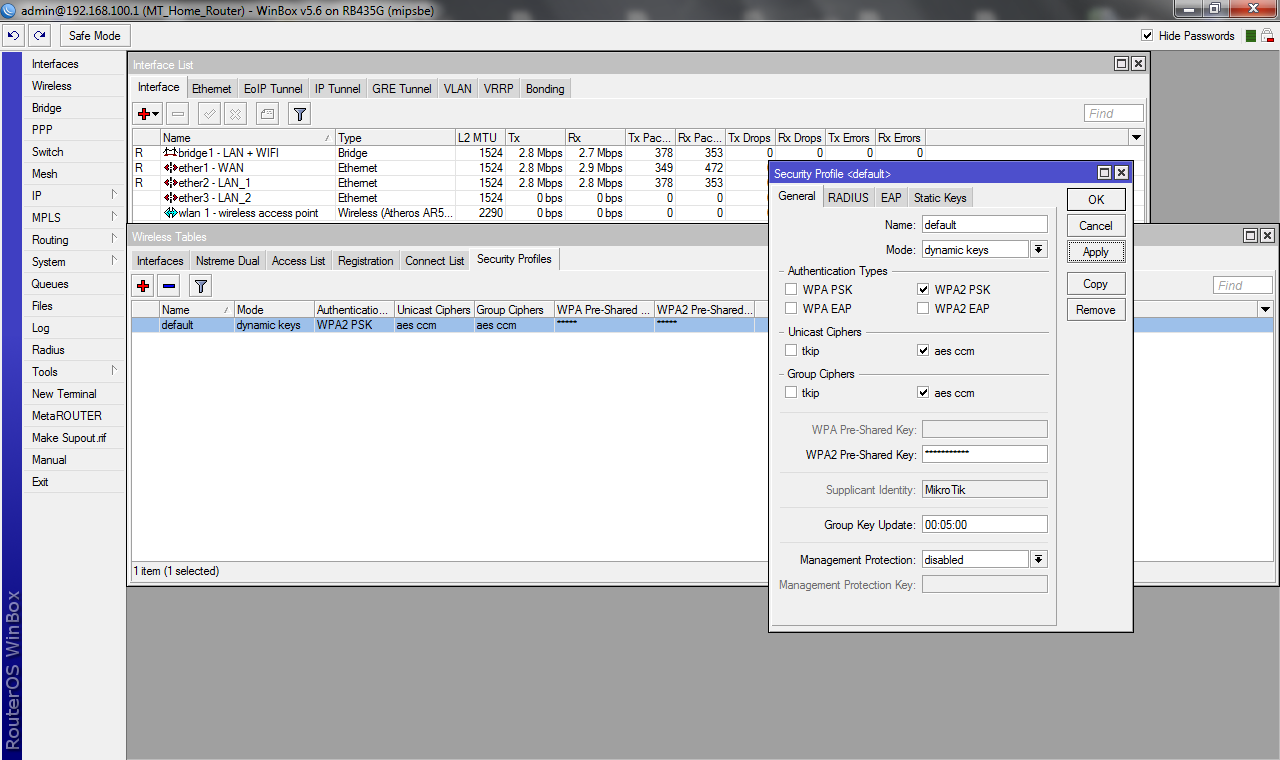

5. Hasło do naszej sieci WiFi ustawiamy wchodząc (w głownym MENU) do zakładki Wireless > Security Profiles i ustawiamy klucz oraz szyfrowanie (zalecam WPA2-PSK, można ewentualnie WEP w zakładce Static Keys).

General:
- Authentication Types: WPA2 PSK
- Unicast Ciphers: aes ccm
- Group Ciphers: aes ccm
- WPA2 Pre-Shared Key: nasz_8+_znakowy_klucz

I hasło ustalone.


6. Ostatnim krokiem w konfiguracji intefejsu bezprzewodowego jest dopisanie adresu MAC wlan drugiego urządzenia do access listy. Wchodzimy w Wirelless (główne menu) -> Access List -> Znakiem + dodajemy nowe urządzenie. Wpisujemy adres MAC, wybieramy interfejs do którego ma się łączyć, odznaczamy Forwarding, możemy kliknąć jeszcze Comment i opisać urządzenie.


6. Możemy jeszcze nadać nazwę naszemu urządzeniu. W tym celu przechodzimy kolejno System -> Identity -> wpisujemy nazwę.


Firewall + DHCP Server + WAN (część 2)

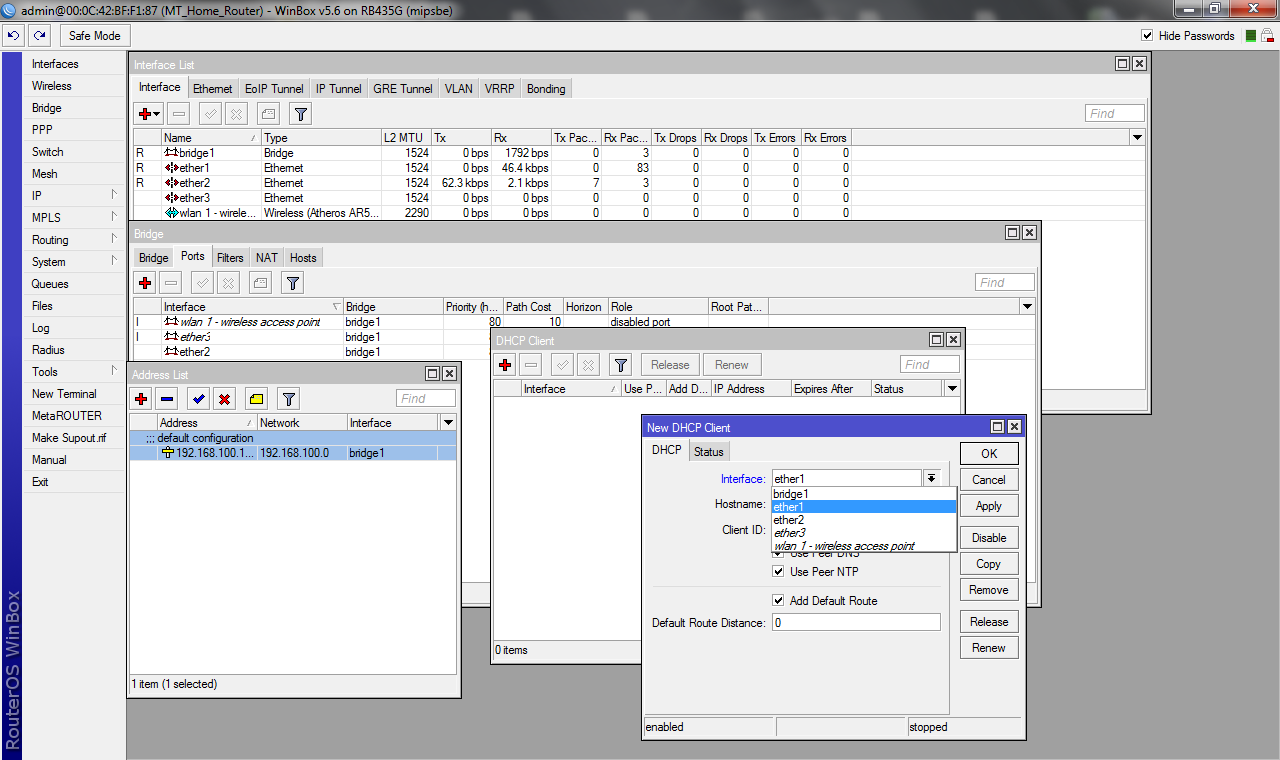

7. Port WAN konfigurujemy w zależności od posiadanego łącza internetowego. Przykładowo mamy łącza, na którym uzyskujemy adres ip automatycznie. Przechodzimy w głównym menu IP -> DHCP Client

New DHCP Client:
- interface: ether 1

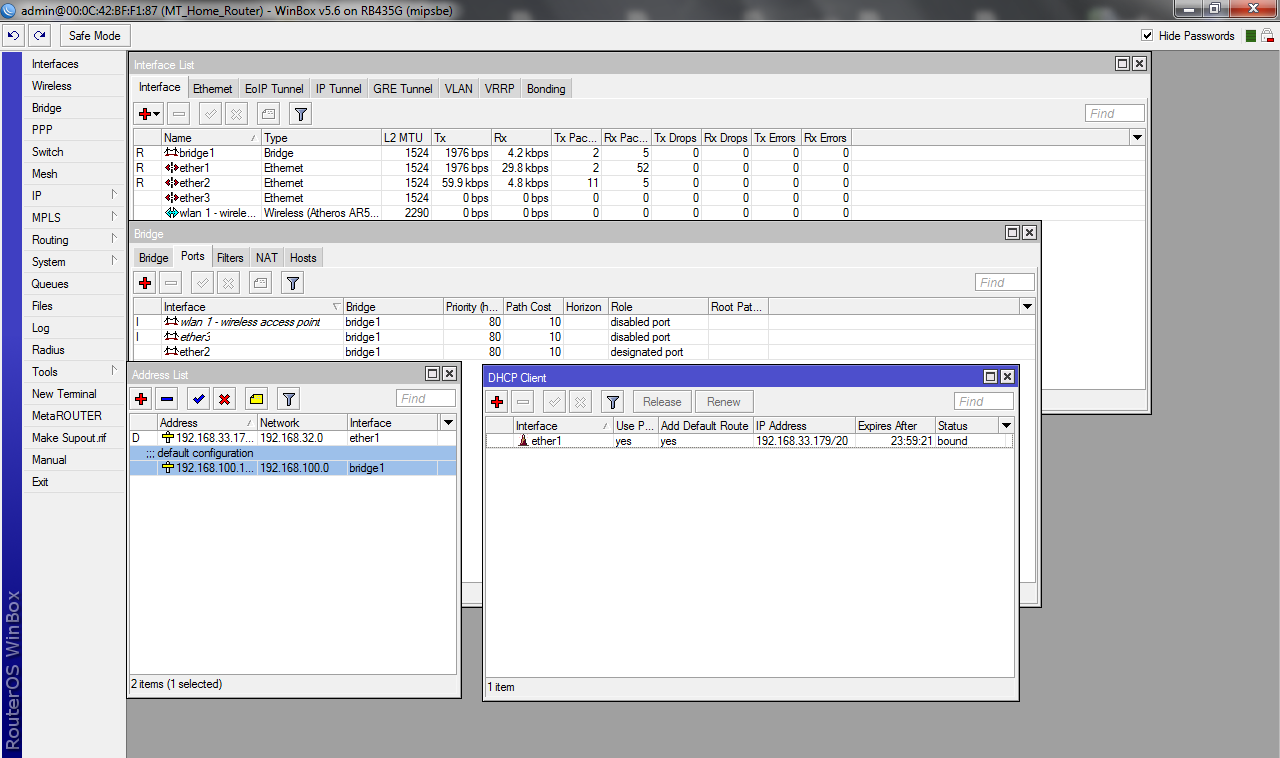

i to w zasadzie wszystko. Nasz mikrotik ma dostęp do internetu. Mozemy to sprawdzić w
a) zakładce IP -> Adressess powinien być przydzielony nowy adres, przy którym widnieje literka D - Dynamic
b) w logach
c) lub w IP -> DHCP Client

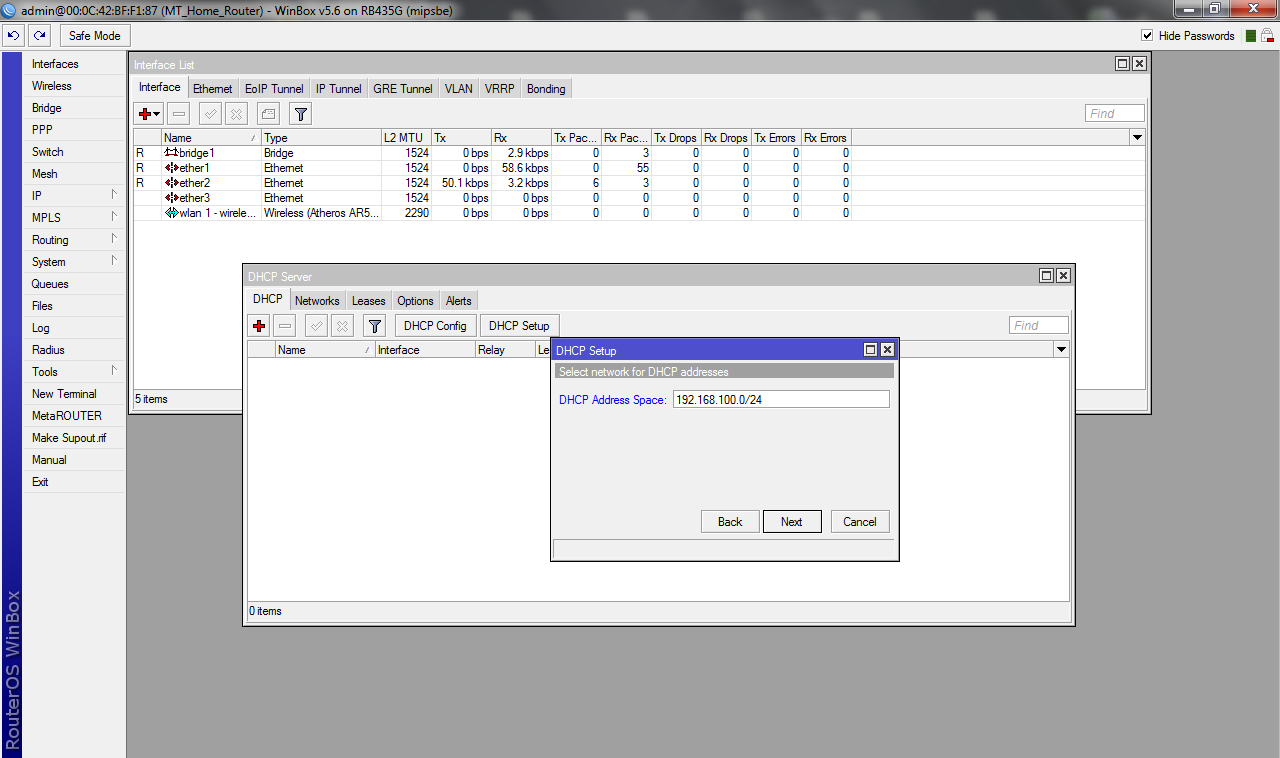

6. DHCP Server konfiurujemy w IP -> DHCP Server

Dodajemy nowy interfejs (DHCP Setup) i przechodzimy przez kolejne kroki konfiguratora:

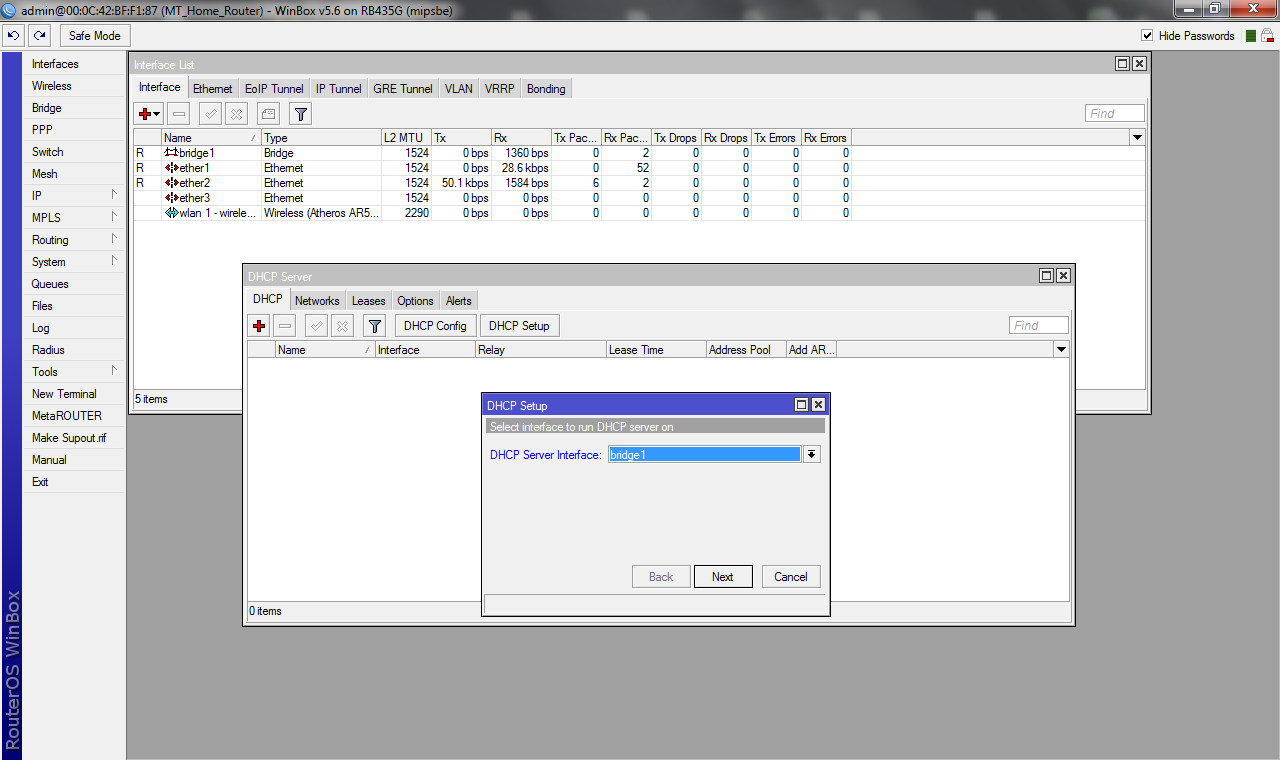

- DHCP Server Inteface: bridge1
- DHCP Address Space: 192.168.100.0/24

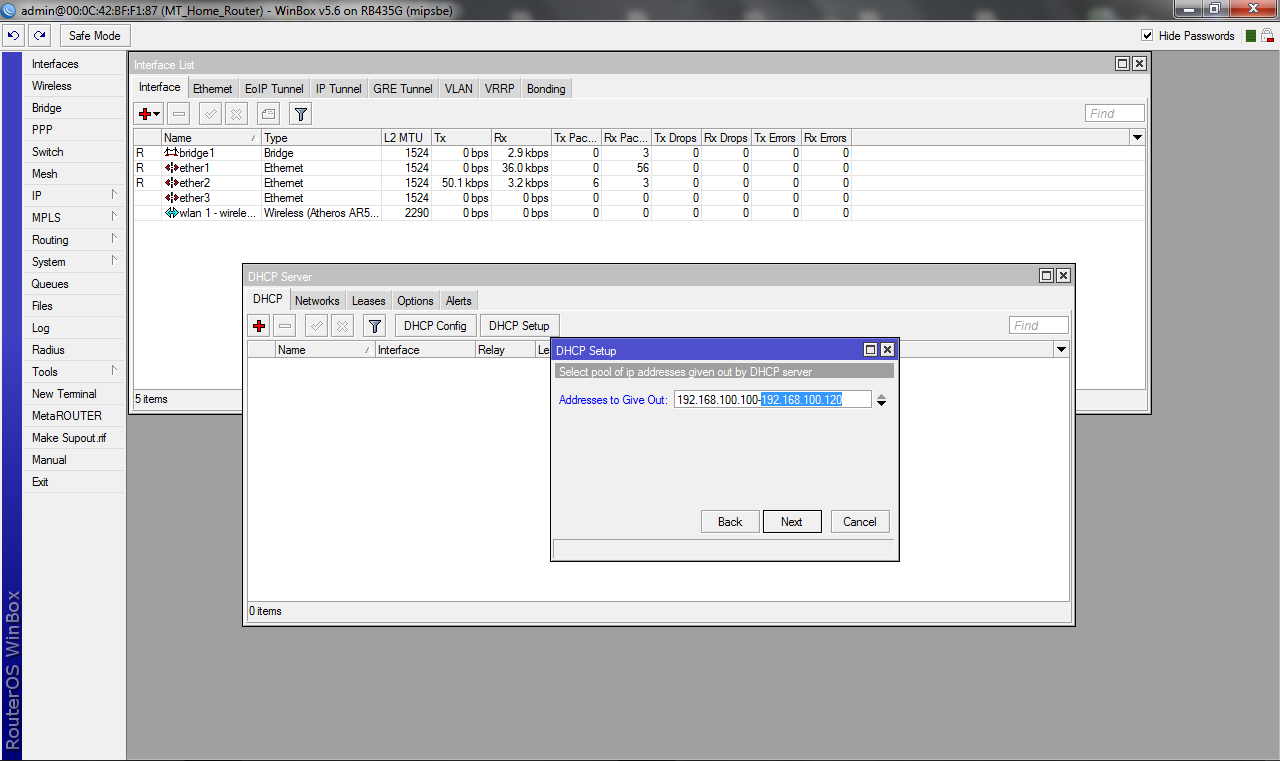

- Adressess to give out: 192.168.100.100-192.168.100.254 (zakres adresów)
- DNS Servers: wpisujemy DNSy naszego usługodawcy (nie zawsze jest to konieczne)
- Lease Time: domyślnie 3dni (czas dzierżawy adresu)
- DHCP Relay: pozostawiamy bez zmian

Nasz server DHCP został właśnie utworzony. Wszystkie kroki widać na screenach poniżej.

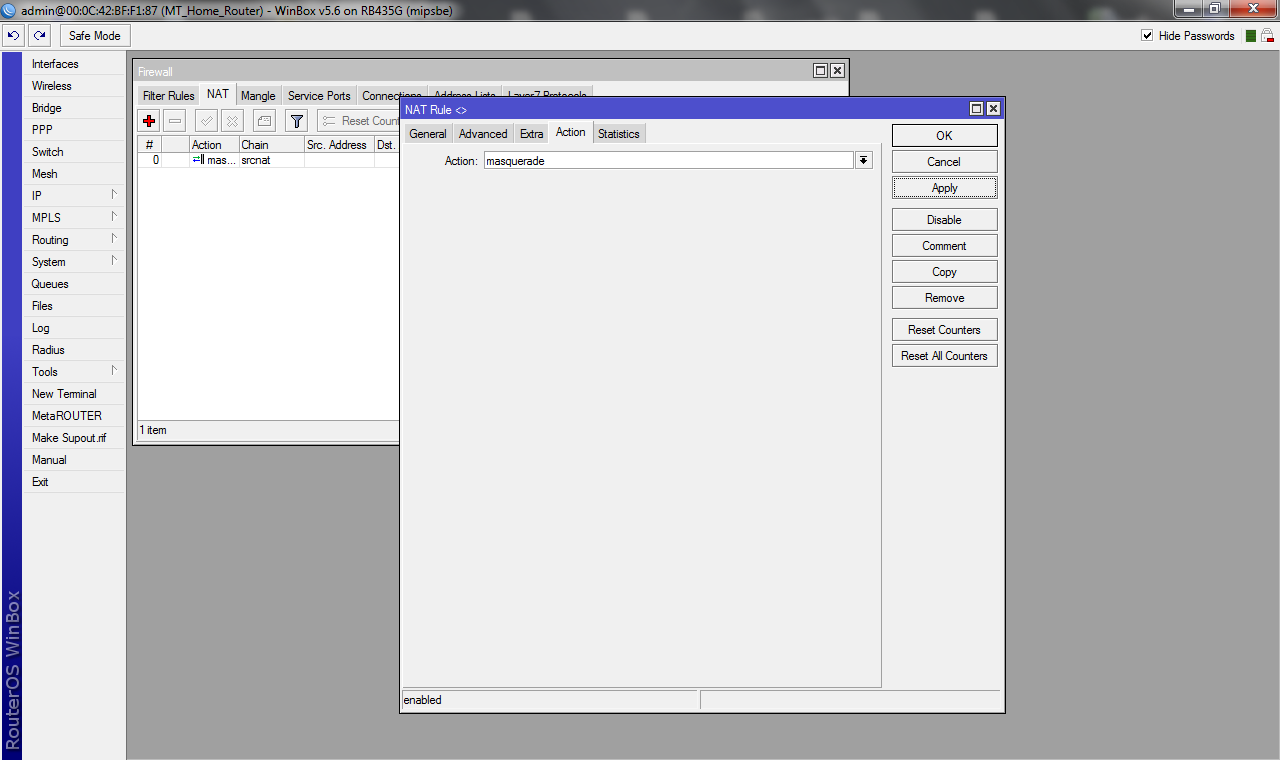

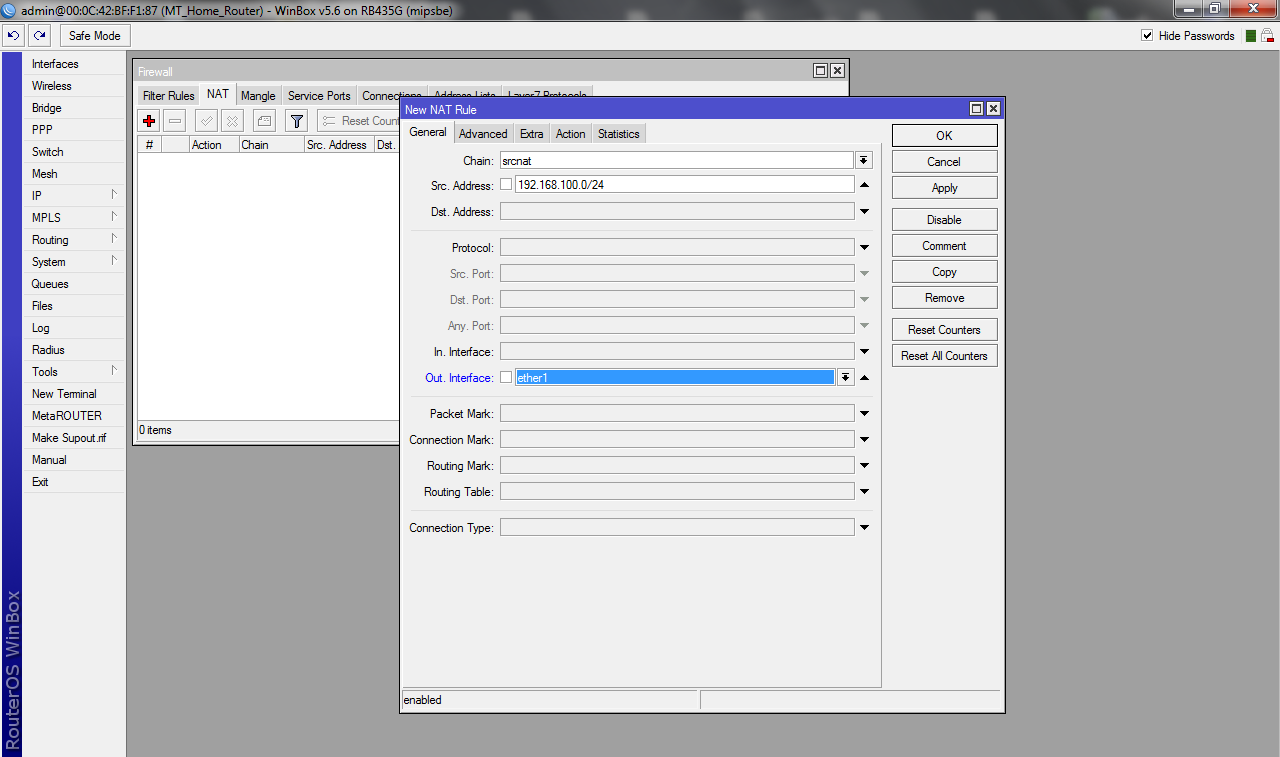

7. NAT przechodzimy IP -> Firewall -> NAT i dodajemy nowy NAT Rule wg wskazań poniżej.

General
- Chain: scrnat
- Src. Addresses: 192.168.100.0/24
- Out interface: ether1 (WAN)

Action:
- Action: masquerade

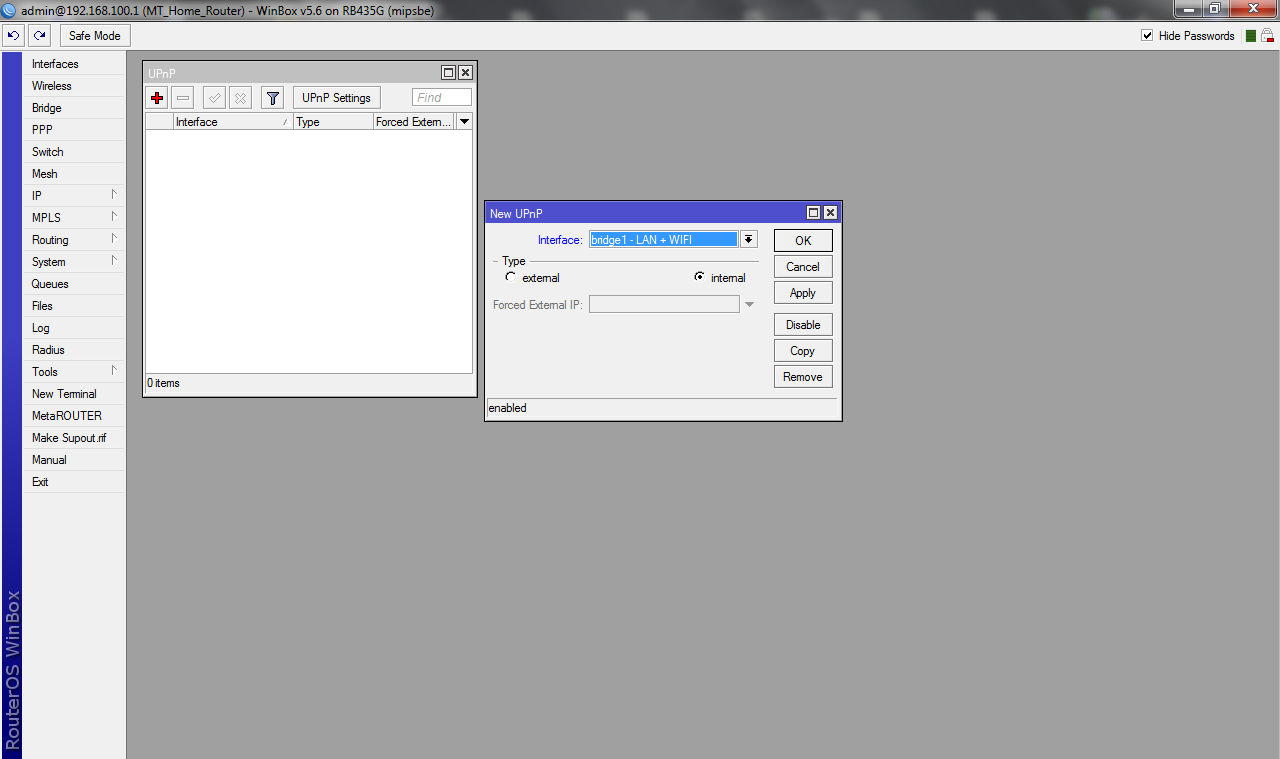

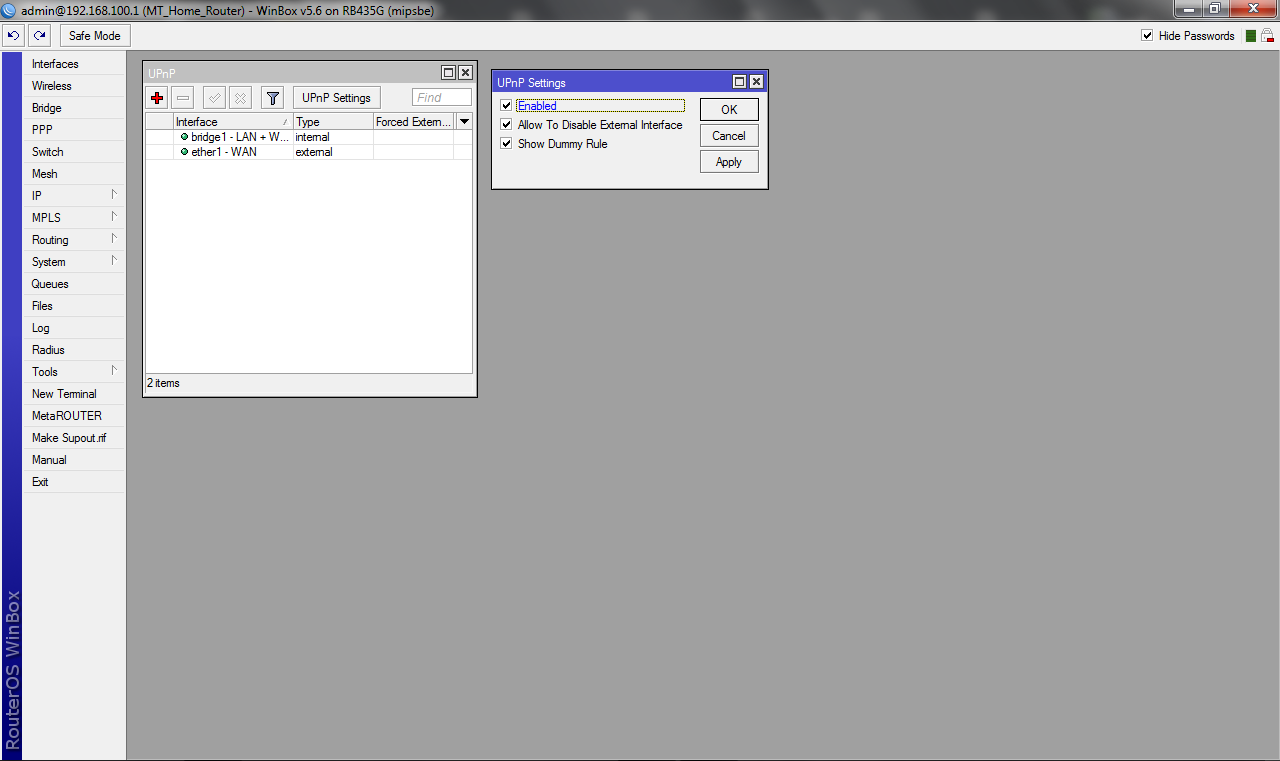

8. UPnP czyli automatyczne przekierowanie portów możemy dodać w IP -> UPNP

Dodajemy wewnętrzną i zewnętrzną regułę (+):

1) Inteface: bridge1; Type: internal

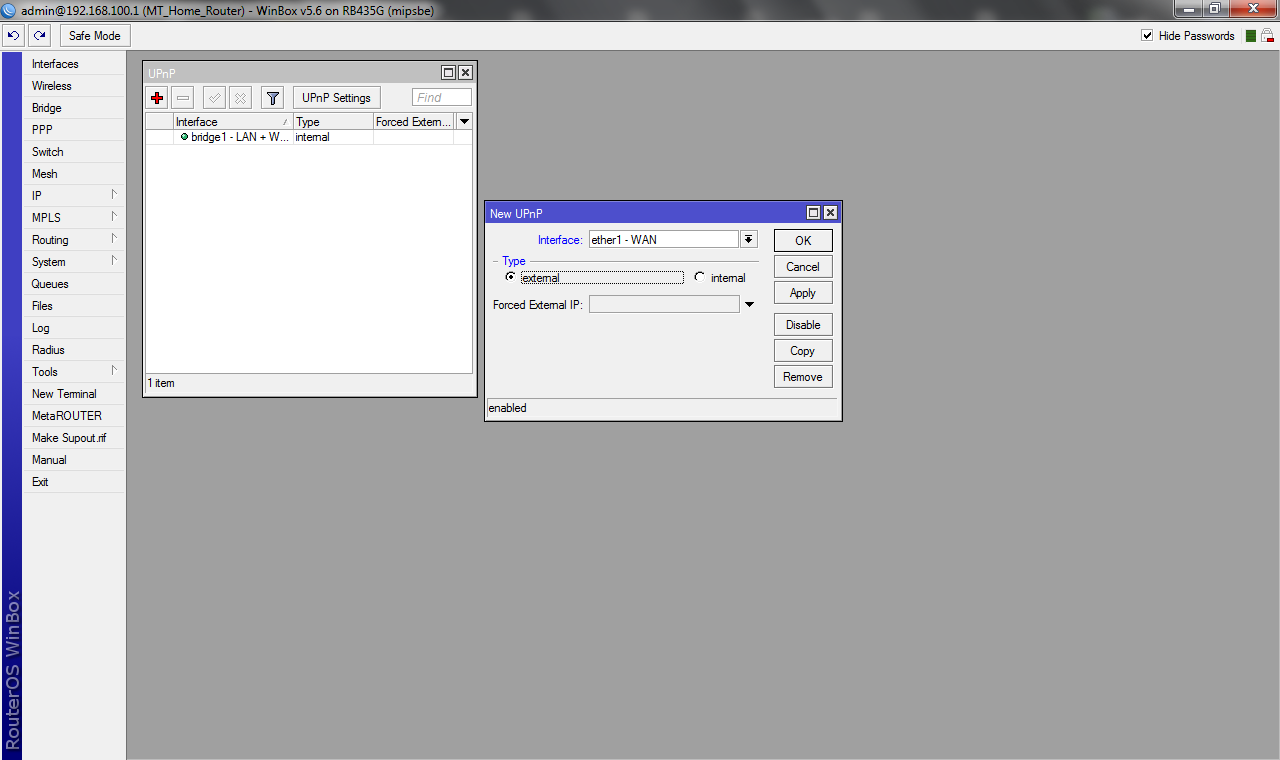

2) Interface: ether1; Type: external



3) UPnP Setting: UPnP Enabled - zaznaczamy



Monitoring i statystyki sieci

System daje nam bardzo rozbudowane narzędzia podglądu bierzącego wykorzystania pasma, statystki sieci bezprzewodowej, funkcję graficznych wykresów użycia danego interfejsu etc. Zatem skorzystajmy z kilku.

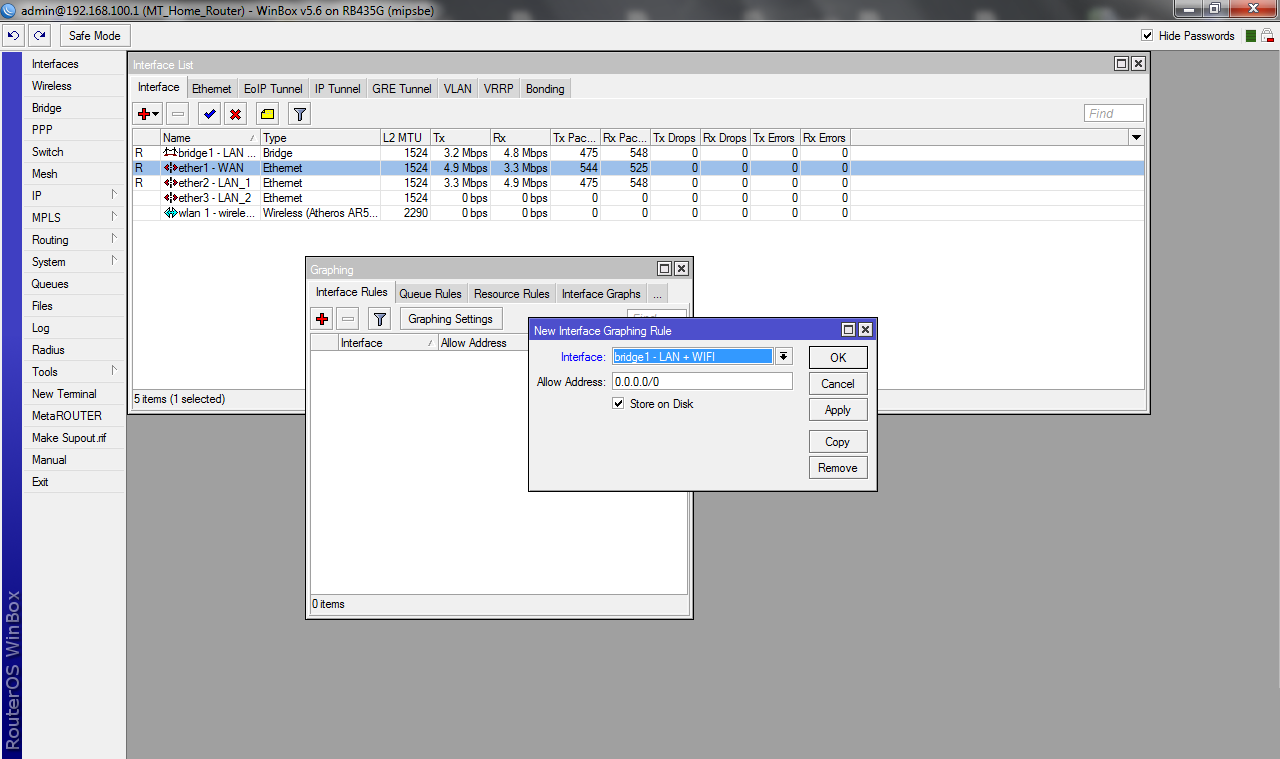

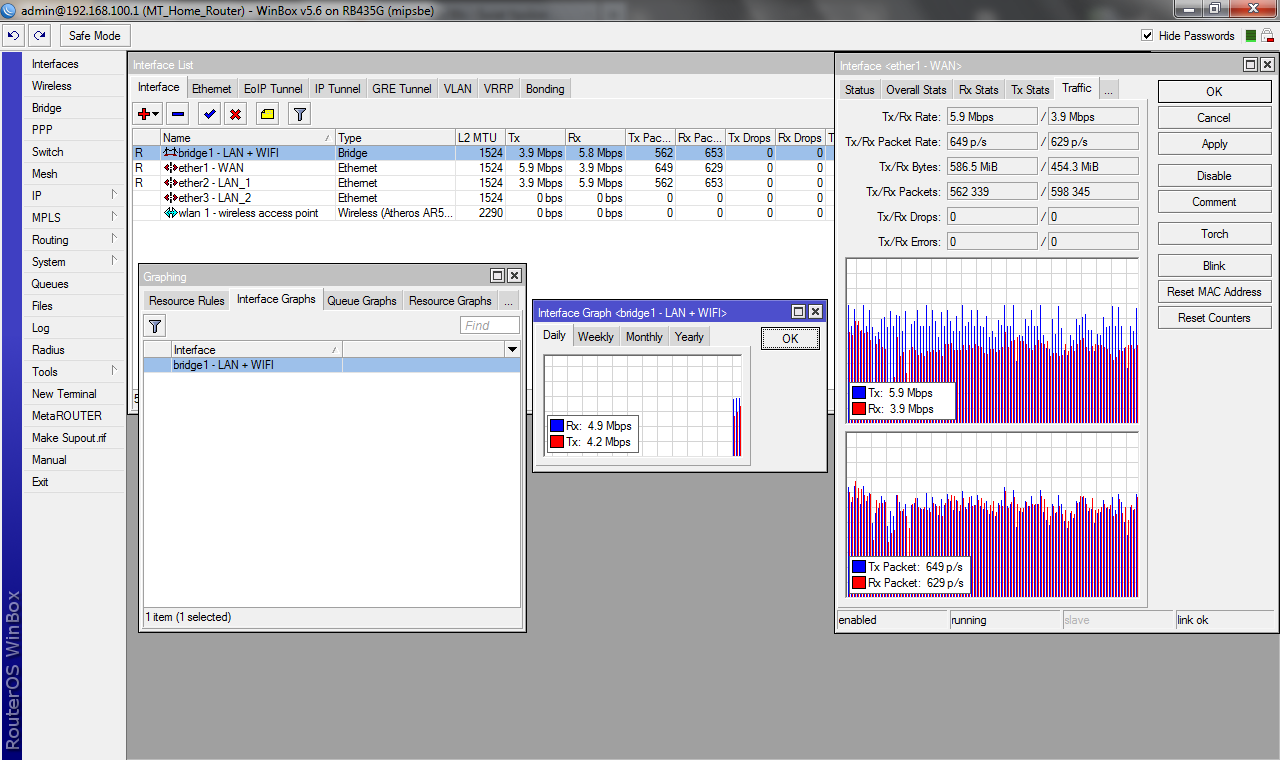

a) Graphing
- dodaj nowy wykres dla dowolnego interfejsu

Tools -> Graphing -> Interface Rules -> Dodajemy nowy wykres:
Interface: bridge1
Store on disk: zaznacz



Statystyki sprawdzamy w Tools -> Graphing -> Interface Graphs

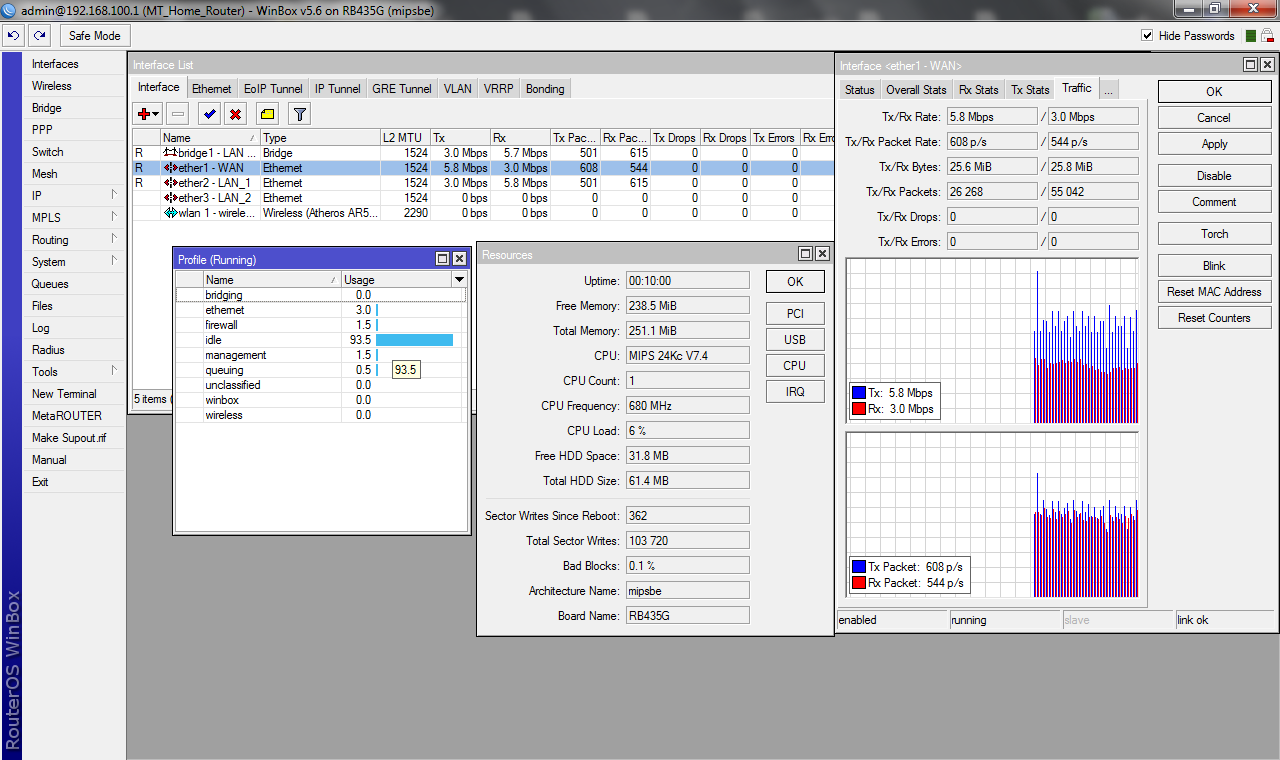

b) Resources

Dodatkowo mozemy monitorować zużycie zasobów urządzenia przez poszczególne procesy. W tym celu przechodzimy do
1) System -> Resources (monitoring zużycia pamięci i procesora)
2) Tools -> Profiles (zużycie zasobów przez procesy)
